Обзор
Диапазон производительности: 12-5400 м3/чДиапазон напора: 5-68 м
Диапазон скоростей: 200-3800 об/мин
Диапазон мощности: 15-1200 кВт

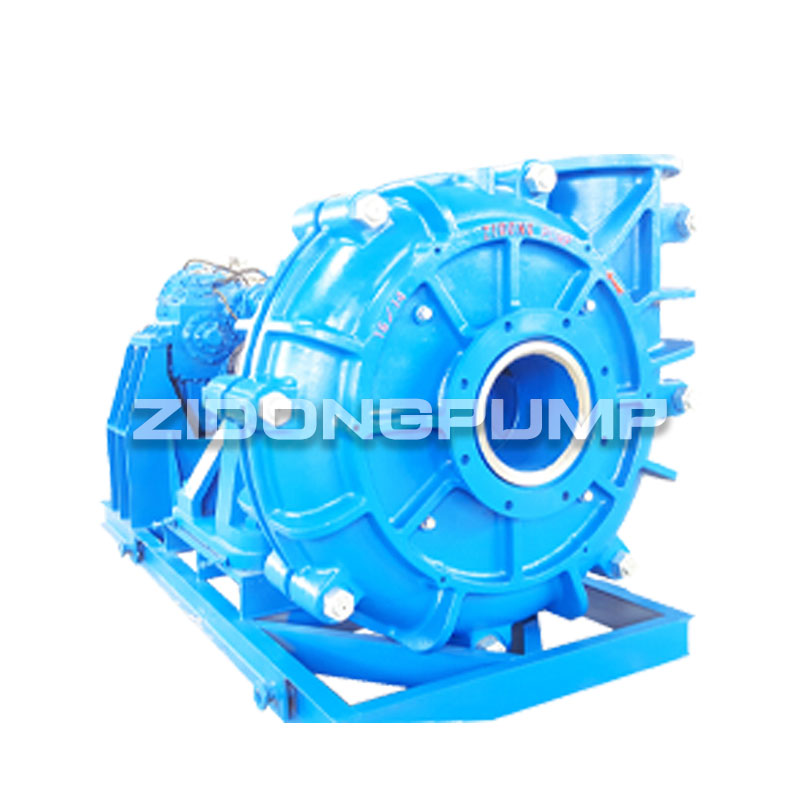

Шламовые насосы серии ZH изготовлены из высокохромистого сплава представляют собой одноступенчатые, одновсасывающие, консольные, с двойным корпусом, горизонтальные, центробежные, прочные и рассчитаны на тяжелые условия эксплуатации.
Детали, контактирующие со средой, изготовлены из новейшего износостойкого белого чугуна с содержанием хрома 27% и твердостью более 62HRC, который обладает высокой абразивностью для максимальной стойкости к воздействию сильных абразивных частиц крупного размера.
Они широко используются в горнодобывающей, угольной, металлургической, энергетической отраслях, производстве строительных материалов и других отраслях промышленности. Насосы этой серии подходят для работы с различными жидкостями, что является первым выбором для перекачки шлама шахтных мельниц и шлама хвостохранилищ.
В зависимости от типа среды можно выбрать различные материалы, такие как A05, A07, A49 и т.д.
Преимущества насосов Zidong
1. Модульная конструкция, простота обслуживания, низкие затраты на запасные части благодаря высокой стандартизации;
2. Широкий выбор рабочих колес стандартных 5-лопастных, 4-лопастных с высокой эффективностью и 2-лопастных без засорения;
3. Твердый металл из хромового сплава с содержанием 27%, толстая резина и полиуретановая футеровка насоса доступны и могут быть заменены друг на друга;
4. Стандартный корпус насоса из ковкого чугуна выдерживает более высокое рабочее давление;
5. Компоненты подшипников известных брендов могут повысить надежность, продлить срок службы подшипников и снизить затраты на смазку;
6. Доступны надежное уплотнение вала, сальниковое уплотнение, экспеллерное уплотнение или механическое уплотнение;
7. Универсальная конструкция снижает требования к запасам и обеспечивает взаимозаменяемость;
8. Типы приводов: Различные способы подключения (ZVZ, DC, CV, CRZ) с двигателем на выбор, удовлетворяющие требованиям различных условий установки и различной производительности и напора.
9. Направление нагнетания насоса может быть ориентировано в любых 8 положениях в зависимости от различных условий установки.
Конструкция
Центробежный шламовый насос для хвостохранилищ с корпусом из сверхпрочного сплава в основном состоит из 3 частей:
1. Детали проточной части насоса: (Рабочее колесо, передний бронедиск, улита, задний бронедиск) Более утолщенные детали проточной части для увеличения срока службы.
2. Детали уплотнения вала: Сальниковое уплотнение, экспеллерное уплотнение или механическое уплотнение.
3. Детали подшипникового узла.
Подшипниковый узел:
Вал большого диаметра с коротким вылетом минимизирует прогиб и способствует увеличению срока службы подшипников.
Для крепления корпуса картриджного типа к раме требуется всего четыре сквозных болта.
Съемный подшипниковый узел картриджного типа облегчает процедуры технического обслуживания на месте.
| Насос в основном список деталей и материалов | |||||
| НЕТ | Часть | Материал | НЕТ | Часть | Материал |
| 1 | Вал | Высокопрочная сталь | 12 | Улитка | 27% хромового сплава |
| - | Втулка вала | 3Cr13 | 13 | Нагнетательное уплотнительное кольцо | Натуральная резина |
| 2 | Зажимные болты | Оцинкованная сталь | 14 | Уплотнение вкладыша улитки | Натуральная резина |
| 3 | База | Ковкий чугун | 15 | Впускное уплотнительное кольцо | Натуральная резина |
| 4 | болты, шпильки | Оцинкованная сталь | 16 | Экспеллер | 27% хромового сплава |
| - | Корпус подшипника | Чугун | 17 | Вкладыш в пластину рамы | 27% хромового сплава |
| 5 | Железа / расщепленная железа | Чугун | 18 | Горло | 27% хромового сплава |
| 6 | Рамная плита | Ковкий чугун | 19 | Крышка | Ковкий чугун |
| 7 | Экспеллерное кольцо | 27% хромового сплава | 20 | Шплинт | Чугун |
| 8 | Кольцевое уплотнение экспеллера | Натуральная резина | - | Торцевая крышка | Цвет оцинкованный |
| 9 | Уплотнение вкладыша улитки | Натуральная резина | - | Крышка лабиринта | Цвет оцинкованный |
| 10 | Крыльчатка | 27% хромового сплава | - | Фонарь кольцо | 1Cr18Ni9TI |
| 11 | Болт крышки | Оцинкованная сталь | - | Несущий | Лучший бренд |
Спецификация
▲Значение модели:
ZH-6×4D ZH: Горизонтальные шламовые насосы с металлической проточной частью Сплав хрома
6: Размер впускного патрубка в дюймах
4: Размер выпускного патрубка в дюймах
D: Тип рамы| ПРОИЗВОДИТЕЛЬНОСТЬ ЧИСТОЙ ВОДЫ СЕРИИ ZH | ||||||
| МОДЕЛЬ |
МАКСИМУМ МОЩНОСТЬ (КВт) |
ВМЕСТИМОСТЬ | ГЛАВА | СКОРОСТЬ |
МАКС.Эфф. η% |
NPSH |
| (м 3 / ч) | H (м) | n (об / мин) | (м) | |||
| Ж-1,5 × 1Б | 15 | 12,6 ~ 28,8 | 6 ~ 68 | 1200 ~ 3800 | 40 | 2 ~ 4 |
| Ж-2 × 1,5Б | 15 | 32,4 ~ 72 | 6 ~ 58 | 1200 ~ 3200 | 45 | 3,5 ~ 8 |
| Ж-3 × 2С | 30 | 39,6 ~ 86,4 | 12 ~ 64 | 1300 ~ 2700 | 55 | 4 ~ 6 |
| Ж-4 × 3С | 30 | 86,4 ~ 198 | 9 ~ 52 | 1000 ~ 2200 | 71 | 4 ~ 6 |
| Ж-4 × 3Д | 60 | |||||
| Ж-6 × 4Д | 60 | 162 ~ 360 | 12 ~ 56 | 800 ~ 1550 | 65 | 5 ~ 8 |
| Ж- 6 × 4Э | 120 | |||||
| Ж- 8 × 6Э | 120 | 360 ~ 828 | 10 ~ 61 | 500 ~ 1140 | 72 | 2 ~ 9 |
| Ж-10 × 8СТ | 560 | 612 ~ 1368 | 11 ~ 61 | 400 ~ 850 | 71 | 4 ~ 10 |
| Ж-12 × 10СТ | 560 | 936 ~ 1980 | 7 ~ 68 | 300 ~ 800 | 82 | 6 |
| Ж- 14 × 12СТ | 560 | 1260 ~ 2772 | 13 ~ 63 | 300 ~ 600 | 77 | 3 ~ 10 |
| Ж- 16 × 14СТ | 560 | 1368 ~ 3060 | 11 ~ 63 | 250 ~ 550 | 79 | 4 ~ 10 |
| Ж- 16 × 14ТУ | 1200 | |||||
| Ж- 18 × 16СТ | 560 | 2160 ~ 5040 | 8 ~ 66 | 200 ~ 500 | 80 | 4,5 ~ 9 |
| Ж- 18 × 16ТУ | 1200 | |||||
| Ж- 20 × 18ТУ | 1200 | 2520 ~ 5400 | 13 ~ 57 | 200 ~ 400 | 85 | 5 ~ 10 |

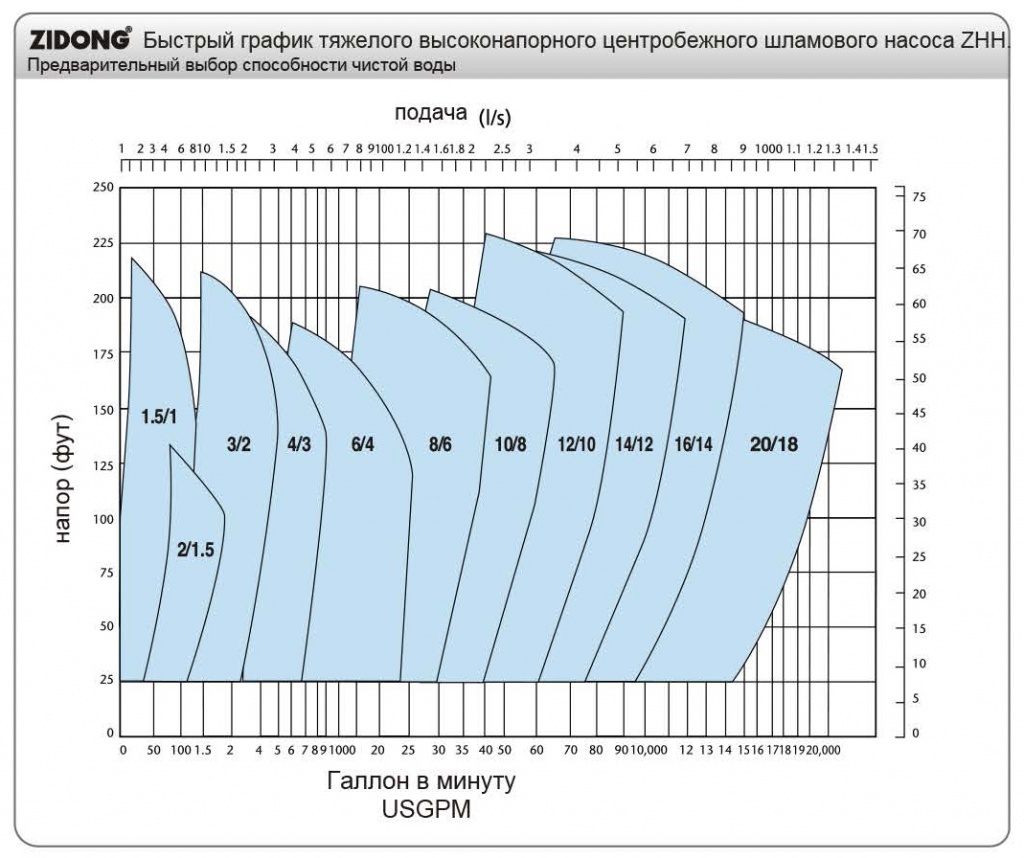

Кривая производительности насосов Zidong серия ZH
Центробежный шламовый насос серии ZH из сплава, для тяжелых условий работы. При перекачки шахтных хвостов представляет собой насос для высокоабразивных/плотных шламов в процессах от подачи в циклон до доизмельчения, разгрузки мельницы, флотации, дренажа шахт и хвостохранилищ на горнодобывающих заводах, а также для других промышленных применений. Иногда он также может использоваться при дноуглублении отстойников, перекачке бурового раствора и т. д.
Применение:
• Переработка полезных ископаемых • Удаление золы • Циклонная подача • Химическая обработка шлама• Подготовка угля • Обработка сточных вод • Мокрые дробилки • Переработка заполнителя• Разгрузка шаровой мельницы • Разгрузка мельницы просадочной • Разгрузка стержневой мельницы • Тонкое первичное измельчение• Хвосты • Вторичное измельчение • Отходы • Фосфорная кислота• Целлюлозно-бумажная промышленность • Пищевая промышленность • Крекинг • Промышленная переработка.
