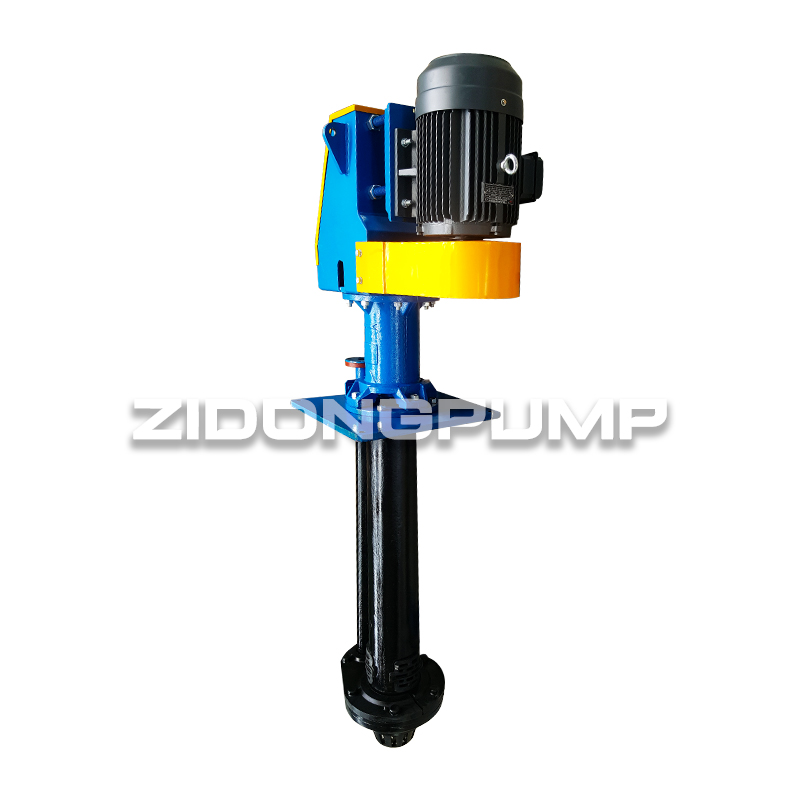

Обзор погружных шламовых насосов серии ZPR:
Вертикальный шламовый насос с резиновой проточной частью ZP/ZPR будет работать даже при полном погружении в резервуар для шлама. Его всасывающее отверстие оснащено фильтром для предотвращения попадания крупных частиц в насос, и насосы этой серии подходят для транспортировки шламов с высокой коррозионной активностью, средней абразивностью и высокой концентрацией.

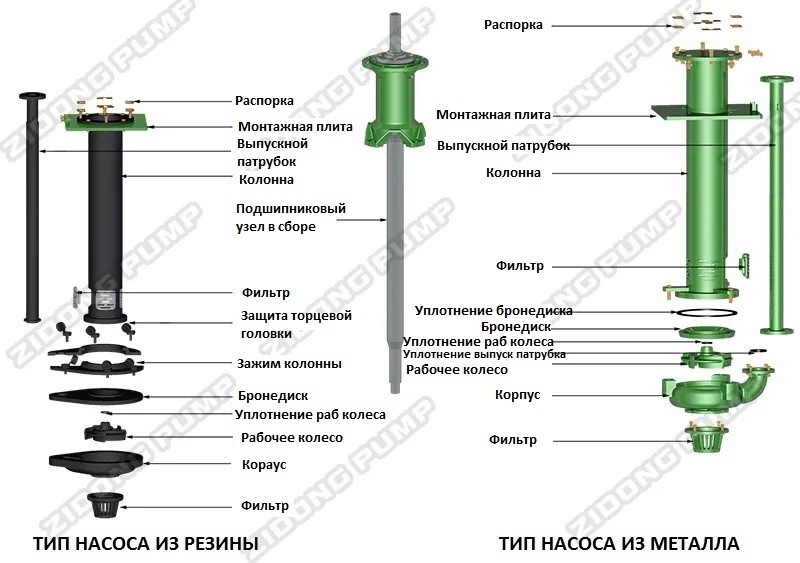

Вал, корпус насоса, рабочее колесо, защитная панель, фильтр и другие детали проточной части насоса, покрыты коррозионностойкой резиной, что гарантирует пригодность насосов для транспортировки округлой суспензии в условиях высокой коррозионной активности.
Во время работы все детали, полностью погружены в воду, что позволяет широко использовать этот насос в нефтегазовой, целлюлозно-бумажной, химической промышленности и производстве удобрений, на электростанциях, установках по мойке угля и в других отраслях промышленности.
Вертикальные шламовые насосы выпускаются различной стандартной длины в соответствии с обычной глубиной отстойника, для очень глубоких отстойников или там, где высокие частоты вращения вала ограничивают длину насоса, к нижнему входу может быть присоединен всасывающий патрубок, увеличивающий глубину погружения насоса до 2 метров. Перекачка продолжается даже тогда, когда верхнее впускное отверстие не погружено в воду, что позволяет снизить уровень жидкости вплоть до нижнего впускного отверстия или дна любой всасывающей удлинительной трубы.
Конструктивные особенности погружных шламовых насосов серии ZPR
1) Меньший износ, меньшая коррозия
Детали проточной части изготавливаются из широкого спектра сплавов и эластомеров. Zidong выбирает оптимальную комбинацию материалов для обеспечения максимальной износостойкости практически в любом промышленном применении, включая те, где требуется стойкость как к истиранию, так и к коррозии, а также где встречаются более крупные частицы или суспензии высокой плотности.
• Износостойкий сплав ультра хром A05.
• Износостойкий/коррозионностойкий сплав Гиперхром A49.
• Коррозионностойкие нержавеющие стали.
• Натуральный и синтетический эластомер.
2) Отсутствие поломок погружных подшипников
Прочный консольный вал устраняет необходимость в нижних погружных подшипниках, которые часто являются причиной преждевременного выхода подшипника из строя.
• Роликоподшипники для тяжелых условий эксплуатации, расположенные над монтажной пластиной.
• Погружных подшипников нет.
• Защита подшипников лабиринта/флиппера.
• Жесткий вал большого диаметра.
3) Отсутствие проблем с уплотнением вала
Вертикальная консольная конструкция не требует уплотнения вала.
• Не требуется заливка.
• Конструкция верхнего и нижнего впускных отверстий идеально подходит для условий “храпа”.
• Меньший риск засорения
• Экранированные впускные отверстия и большие проходы крыльчатки снижают риск засорения.
• Нулевые затраты на вспомогательную воду
Технические параметры на чистой воде насосы серия ZPR |
|||||||
Модель |
Макс. мощ. кВт |
Произ-ть Q |
Высота H(м) |
Скорость об/мин |
Maкс. Эфф. (%) |
Диаметр раб. колеса(мм) |
|
м3/ч |
Л/с |
||||||
40PV-ZPR |
15 |
17.28-39.6 |
4.8-11 |
4–26 |
1000-2200 |
40 |
188 |
65QV-ZPR |
30 |
22.5-105 |
6.25-29.15 |
5.5-30.5 |
700-1500 |
51 |
280 |
100RV-ZPR |
75 |
64.8-285 |
18-79.2 |
7.5-36 |
600-1200 |
62 |
370 |
150SV-ZPR |
110 |
108-479.16 |
30-133.1 |
8.5-40 |
500-1000 |
52 |
450 |
200SV-ZPR |
110 |
189-891 |
152.5-247.5 |
6.5-37 |
400-850 |
64 |
520 |
250TV-ZPR |
200 |
261-1089 |
72.5-302.5 |
7.5-33.5 |
400-750 |
60 |
575 |
300TV-ZPR |
200 |
288-1267 |
80-352 |
6.5-33 |
350-700 |
50 |
610 |
Применение погружных шламовых насосов серии ZPR
Процессы добычи и переработки полезных ископаемых и работы с отстойниками от разливов
Перекачка окалины на сталелитейных заводах
Переработка сахарного тростника
Бесконтактная перекачка чувствительных к удару сред, таких как нагар или пена (при наличии дополнительного встраиваемого вихревого рабочего колеса)
- Добыча полезных ископаемых
- Дренаж отстойников
- Подготовка угля
- Переработка полезных ископаемых
- Отстойники мельниц
- Туннель
- Хвостохранилище
- Химические шламы
- Обработка золы
- Бумага и целлюлоза
- Шламовые отходы
- Крупный песок
- Известковый шлам
- Фосфорная кислота
- Выемка грунта из отстойника
- Измельчение на мельницах
- Глиноземная промышленность
- Электростанция
- Завод по производству калийных удобрений
- Другие отрасли промышленности
