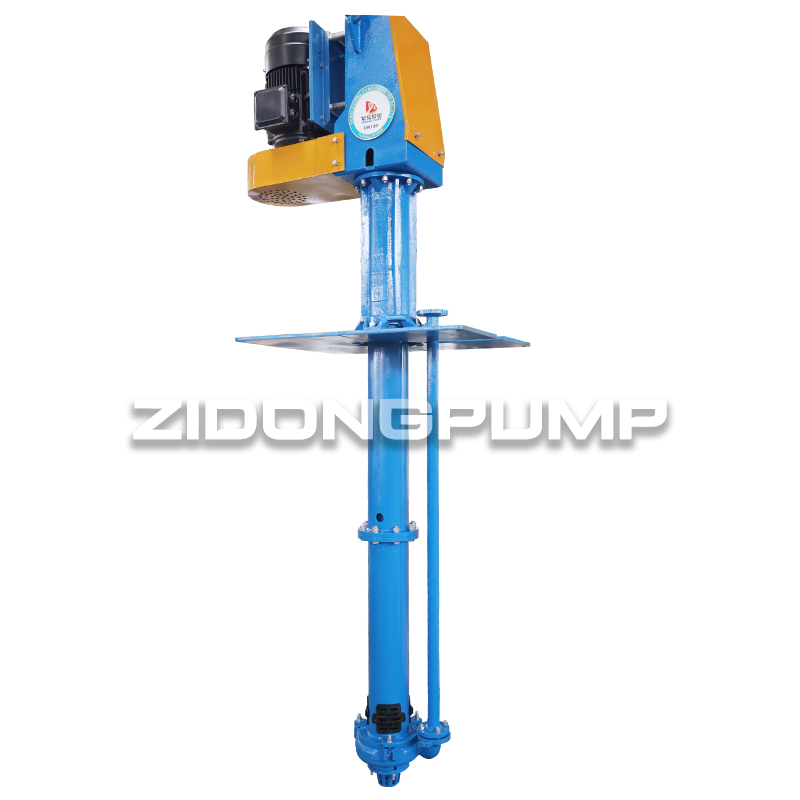

Обзор погружного шламового насоса модель 40PV-ZP:
Сверхмощный консольный погружной насос 40PV-ZP с удлинительным валом длиной 1,8 м идеально подходит для различных применений погружного всасывания. Вертикальные шламовые насосы хорошо работают в различных условиях отстойника, а также могут быть легко установлены на плавучих установках для обезвоживания или других плавучих насосных платформах. Как настоящие консольные вертикальные шламовые насосы, серия ZP не имеет погружных подшипников или уплотнений, что исключает выхода из строя основного механизма насоса.
Вертикальные насосы 40PV-ZP не только обеспечивают превосходный срок службы, но и эффективно работают, что еще больше снижает эксплуатационные расходы. Эти вертикальные шламовые насосы могут быть полностью покрыты эластомером или твердым сплавом. Уникальная конструкция двойного всасывания высокой производительности не требует погружных подшипников или насадок. Дополнительно доступны утопленное рабочее колесо и всасывающая мешалка.
Конструктивные особенности погружного шламового насоса модель 40PV-ZP:
1. Консольная конструкция без погружных подшипников или уплотнений вала;
2. Детали проточной части насоса изготавливаются из сплава с высоким содержанием хрома A05 и эластомера (резины);
3. Экранированные впускные отверстия и большие проходы крыльчатки снижают риск засорения;
4. Выпускается в виде сборного конического поддона с возможностью быстрой очистки;
5. Сменные фильтры облегчают техническое обслуживание;
6. Простая установка и простота обслуживания.
7. Противоизносные и антикоррозийные свойства, которые продлевают срок службы насосов;
8. Не требуется заливка;
Конструктивные особенности шламового насоса модель 40PV-ZP:
Вертикальная консольная конструкция без сальника или погружных подшипников позволяет избежать необходимости в дорогостоящей промывке сальника или подшипников.
• Подшипниковый узел - Подшипники, вал и корпус имеют оптимальные пропорции, чтобы избежать проблем, связанных с работой консольных валов в зонах первых критических скоростей.
Узел смазывается консистентной смазкой и герметизируется лабиринтами; верхний подшипник обработан консистентной смазкой, а нижний подшипник защищен специальным отбойником. Верхний или приводной концевой подшипник представляет собой ролик параллельного типа, в то время как нижний подшипник представляет собой ролик с двойной конусностью и заданным торцевым поплавком. Такое высокоэффективное подшипниковое устройство и прочный вал устраняют необходимость в нижнем погружном подшипнике.
• Колонна в сборе - полностью изготовлена из стали. Модель ZPR покрыта эластомером.
• Корпус - Имеет простое крепление болтами к основанию колонны. Изготовлен из износостойкого сплава для ZP и из формованного эластомера для ZPR.
• Рабочее колесо - рабочие колеса с двойным всасыванием (верхний и нижний вход) создают низкие осевые нагрузки на подшипники и имеют тяжелые глубокие лопасти для максимальной износостойкости и обработки крупных твердых частиц. Рабочие колеса из износостойких сплавов, полиуретана и формованного эластомера взаимозаменяемы. Рабочее колесо регулируется в осевом направлении внутри отливки во время сборки с помощью внешних прокладок под ножками корпуса подшипника. Дополнительная регулировка не требуется.
• Верхний фильтр - вставная металлическая сетка, защелкивающийся эластомер или полиуретан для насосов ZP и ZPR. Фильтры устанавливаются в отверстия колонн.
• Нижний фильтр - металлический или полиуретановый на болтах для ZP, формованный защелкивающийся эластомер для ZPR.
• Выпускной патрубок - металлический для ZP, покрытый эластомером для ZPR. Все смачиваемые металлические детали полностью защищены от ржавчины.
• Погружные подшипники - Отсутствуют
• Перемешивание - В качестве опции к насосу может быть подключена внешняя распылительная мешалка. В качестве альтернативы механическая мешалка крепится к удлиненному валу, выступающему из проушины рабочего колеса.
• Материалы - Насосы могут быть изготовлены из абразивных и коррозионностойких материалов.
|
Модель |
Мощность, кВт |
Произ-ть Q (м3/ч) |
Высота H (м) |
Скорость об/мин |
Эфф.η (%) |
Диаметр раб. колеса (мм) |
Макс. размер частиц |
Вес, кг |
|
40PV-ZP(R) |
1.1-15 |
17.2-43.2 |
4-28.5 |
1000-2200 |
40 |
188 |
12 |
300 |
Применение шламового насоса модель 40PV-ZP:
Процессы добычи и переработки полезных ископаемых и работы с отстойниками от разливов
Перекачка окалины на сталелитейных заводах
Переработка сахарного тростника
Бесконтактная перекачка чувствительных к удару сред, таких как нагар или пена (при наличии дополнительного встраиваемого вихревого рабочего колеса)
- Добыча полезных ископаемых
- Дренаж отстойников
- Подготовка угля
- Переработка полезных ископаемых
- Отстойники мельниц
- Туннель
- Хвостохранилище
- Химические шламы
- Обработка золы
- Бумага и целлюлоза
- Шламовые отходы
- Крупный песок
- Известковый шлам
- Фосфорная кислота
- Выемка грунта из отстойника
- Измельчение на мельницах
- Глиноземная промышленность
- Электростанция
- Завод по производству калийных удобрений
- Другие отрасли промышленности
