Описание погружных шламовых насосов серии ZPR:

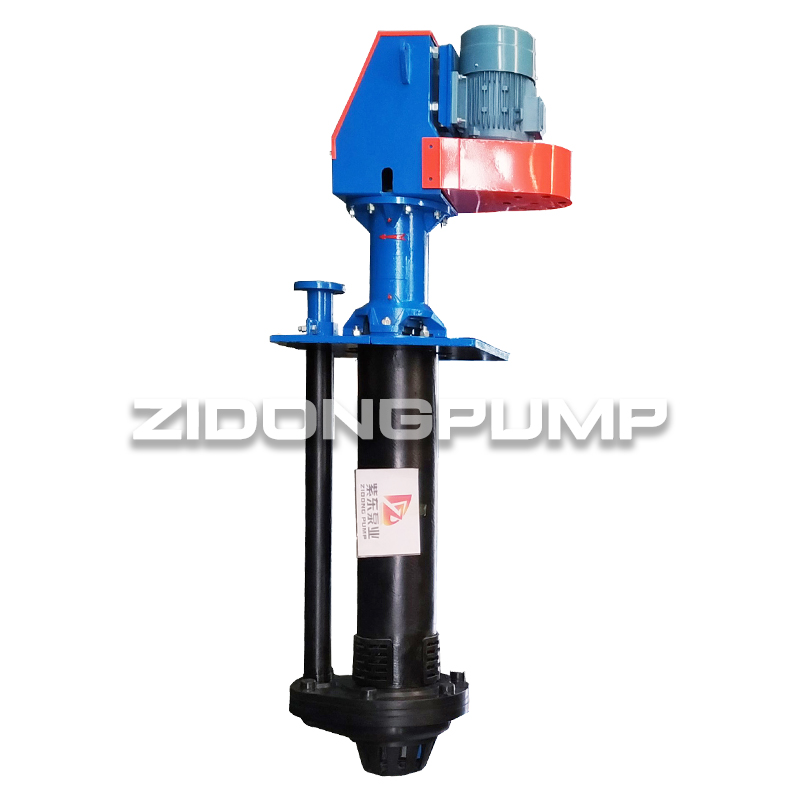

Вертикальный центробежный прорезиненный шламовый насос 65QV-SPR будет работать даже при полном погружении в шламовый резервуар. Всасывающее отверстие насоса оснащено фильтром, предотвращающим попадание крупных частиц в насос, и насосы этой серии подходят для транспортировки агрессивных, абразивных материалов и шламов высокой концентрации.
Вал, корпус насоса, рабочее колесо, защитная панель, фильтр и другие детали проточной части насоса, покрыты коррозионно-стойкой резиной, что обеспечивает пригодность насосов для транспортировки шлама в условиях повышенной коррозии.
Во время работы все детали, полностью погружены в воду, что позволяет широко использовать этот насос в нефтегазовой, целлюлозно-бумажной, химической промышленности и производстве удобрений, на электростанциях, углеобогатительных фабриках и в других отраслях промышленности.
Конструктивные особенности погружного шламового насоса модель 65QV-SPR:
1. Консольная конструкция без погружных подшипников или уплотнений вала;
2. Детали проточной части насоса изготавливаются из сплава с высоким содержанием хрома A05 и эластомера (резины);
3. Экранированные впускные отверстия и большие проходы крыльчатки снижают риск засорения;
4. Выпускается в виде сборного конического поддона с возможностью быстрой очистки;
5. Сменные фильтры облегчают техническое обслуживание;
6. Простая установка и простота обслуживания.
7. Противоизносные и антикоррозийные свойства, которые продлевают срок службы насосов;
8. Не требуется заливка;
Меньший износ, меньшая коррозия
Детали проточной части изготавливаются из широкого спектра сплавов и эластомеров. Компания Zidong выбирает оптимальную комбинацию материалов, обеспечивающих максимальную износостойкость практически в любых отраслях промышленности, в том числе требующих стойкости к истиранию и коррозии, а также при работе с более крупными частицами или суспензиями высокой плотности.
• Износостойкий сплав Ультрахром® A05.
• Износостойкий/коррозионностойкий сплав Гипер-хром ® A49.
• Коррозионностойкие нержавеющие стали.
• Натуральные и синтетические эластомеры.
Отсутствие поломок погружных подшипников
Благодаря прочному консольному валу отпадает необходимость в нижних погружных подшипниках, которые часто являются причиной преждевременного выхода подшипников из строя.
• Роликоподшипники для тяжелых условий эксплуатации, расположенные над монтажной пластиной.
• Нет погружных подшипников.
• Защита лабиринтных подшипников.
• Жесткий вал большого диаметра.
Отсутствие проблем с уплотнением вала
Вертикальная консольная конструкция не требует уплотнения вала.
Меньший риск засорения
Экранированные впускные отверстия и большие проходы крыльчатки снижают риск засорения.
Нулевые затраты на вспомогательную воду
Вертикальная консольная конструкция без сальника или погружных подшипников позволяет избежать необходимости в дорогостоящей промывочной воде для сальника или подшипника
Вертикальный шламовый насос (металл) |
Вертикальный шламовый насос (резина) |
||||
№№ |
Наименование |
Материал |
№№ |
Наименование |
Материал |
1 |
Вал |
Высокопрочная сталь марка 45 |
1 |
Вал |
Высокопрочная сталь марка 45 |
2 |
Подшипник |
Китайский бренд/SKF/NSK |
2 |
Подшипник |
Китайский бренд/SKF/NSK |
3 |
Корпус подшипника |
Чугун HT250 |
3 |
Корпус подшипника |
Чугун HT250 |
4 |
Распорка вала |
Углеродистая сталь или нержавеющая сталь |
4 |
Распорка вала |
Углеродистая сталь или нержавеющая сталь |
5 |
Подшипник |
Китайский бренд/SKF/NSK |
5 |
Подшипник |
Китайский бренд/SKF/NSK |
6 |
Шайба |
Углеродистая сталь или нержавеющая сталь |
6 |
Шайба |
Углеродистая сталь |
7 |
Колонна |
Углеродистая сталь или нержавеющая сталь |
7 |
Колонна |
Углеродистая сталь с резиновым покрытием |
8 |
Фильтр |
Чугун |
8 |
Фильтр |
Резина |
9 |
Бронедиск |
Сплав ультрахром |
9 |
Бронедиск |
Антиабразивная резина |
10 |
Рабочее колесо |
Сплав ультрахром |
10 |
Рабочее колесо |
Антиабразивная резина |
11 |
Корпус насоса |
Сплав ультрахром |
11 |
Корпус насоса |
Антиабразивная резина |
12 |
Нижний фильтр |
Чугун |
12 |
Нижний фильтр |
Резина |
13 |
Выпускной патрубок |
Углеродистая сталь или нержавеющая сталь |
13 |
Выпускной патрубок |
Углеродистая сталь с резиновым покрытием |
14 |
Промывочный патрубок |
Углеродистая сталь |
14 |
Промывочный патрубок |
Углеродистая сталь |
15 |
Муфта |
Сталь марка 45 |
15 |
Муфта |
Сталь марка 45 |
16 |
Средние опорные части |
Углеродистая сталь или нержавеющая сталь |
16 |
Средние опорные части |
Углеродистая сталь |
Технические параметры на чистой воде насосы серия ZPR |
|||||||
Модель |
Расчет. мощ. кВт |
Произ-ть Q |
Высота H(м) |
Скорость об/мин |
Maкс. Эфф. (%) |
Диаметр раб. колеса (мм) |
|
м3/ч |
Л/с |
||||||
65QV-ZPR |
3-30 |
18-133 |
6.25-29.15 |
5.5-30.5 |
700-1500 |
51 |
280 |
Применение погружных шламовых насосов серии ZPR
Процессы добычи и переработки полезных ископаемых и работы с отстойниками от разливов
Перекачка окалины на сталелитейных заводах
Переработка сахарного тростника
Бесконтактная перекачка чувствительных к удару сред, таких как нагар или пена (при наличии дополнительного встраиваемого вихревого рабочего колеса)
• Добыча полезных ископаемых
• Дренаж отстойников
• Подготовка угля
• Переработка полезных ископаемых
• Отстойники мельниц
• Туннель
• Хвостохранилище
• Химические шламы
• Обработка золы
• Бумага и целлюлоза
• Шламовые отходы
• Крупный песок
• Известковый шлам
• Фосфорная кислота
• Выемка грунта из отстойника
• Измельчение на мельницах
• Глиноземная промышленность
• Электростанция
• Завод по производству калийных удобрений
• Другие отрасли промышленности
