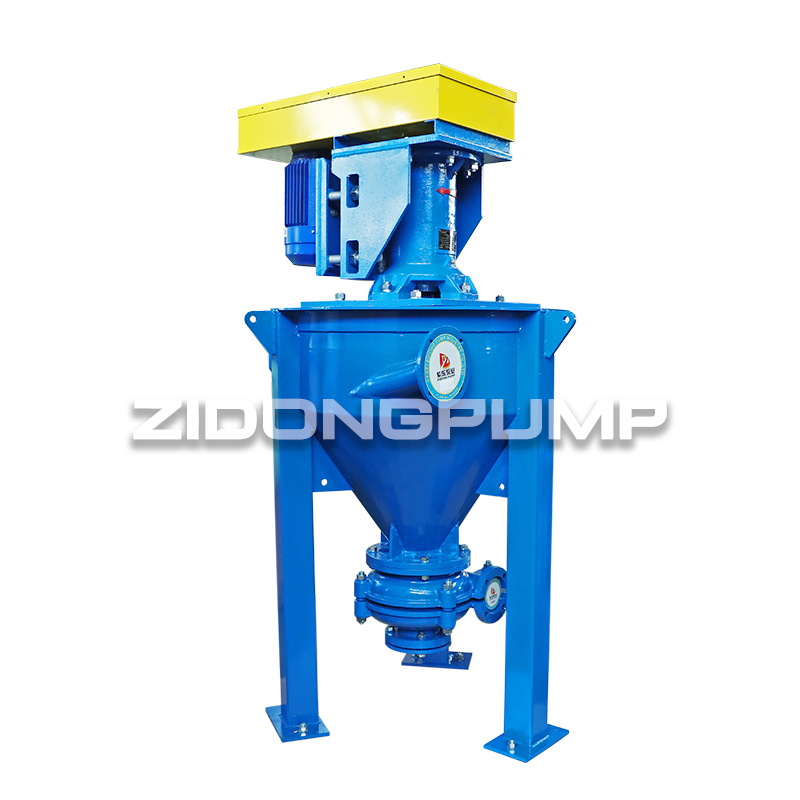

Обзор
Значение модели
50QV-ZF
50: Размер выпускного патрубка, мм
QV: Тип рамы
Основной принцип работы насоса серии ZF заключается в удалении или частичном удалении пены перед подачей суспензии в насос. Его производительность намного выше, чем у других типов шламовых насосов без уплотнения вала и герметизирующей воды. Это идеальный насос для перекачки пенистой массы, а также перекачка шлама без пены, с необходимостью использования насоса с баком.
Конструкция основной части насоса выполнена в виде двойного корпуса. Все проточной части могут быть изготовлены из чугуна с высоким содержанием хрома, а также из натурального или синтетического каучука, отлитого под давлением. Привод может быть заменен на насосы ZL. Бак насоса изготовлен из стальной пластины.
Внутренняя стенка резервуара может быть покрыта облицовкой в зависимости от типа перекачиваемой среды.
По запросу выпускной патрубок может быть установлен с интервалом в 45 градусов и ориентирован в любых восьми положениях в соответствии с установками и областями применения.
Технические параметры насосов серии ZF
|
Модель |
Произ-ть (Л/с) |
Высота, (м) |
Скорость, (об/мин) |
Эфф, (%) |
Макс размер частиц (мм) |
Макс. мощность (кВт) |
Диаметр всасывания (дюймы) |
Диаметр нагнетания (дюймы) |
|
50QV-ZF |
1.2-14.2 |
6.2-30.2 |
800-1800 |
20-45 |
35 |
15 |
4 |
2 |
|
75QV-ZF |
3.0-41.5 |
6.5-29.5 |
700-1500 |
20-55 |
38 |
20 |
6 |
3 |
|
100RV-ZF |
3-59 |
6.8-29.2 |
500-1050 |
20-55 |
55 |
40 |
6 |
4 |
|
150SV-ZF |
10-118 |
6.8-25.2 |
350-680 |
20-55 |
63 |
75 |
8 |
6 |
|
200SV-ZF |
64-186 |
5-24.8 |
350-680 |
20-55 |
70 |
110 |
10 |
8 |
Преимущества насосов серии ZF
1. Простота установки и демонтажа.
2. Интегрированный блок обеспечивает гибкость компоновки.
3. Плавная работа открытой воронки, создаваемой в поддоне и вертикального впускного отверстия с “мокрым концом” предотвращает попадание воздуха.
4. Консольная конструкция не требует погружных подшипников или уплотнений вала.
5. Подшипниковый узел с двойным защитным уплотнением для предотвращения попадания шлама.
6. Быстроизнашивающиеся детали изготавливаются из различных материалов.
7. Упрощенное техническое обслуживание.
Виды материалов для насосов серии ZF
|
Исполнение |
Футеровки |
Рабочее колесо |
Корпус |
База |
Экспеллер |
Корпус экспеллера |
Втулка вала |
Уплотнения |
|
Стандартное |
Сплав хрома / Натуральная резина |
Сплав хрома / Натуральная резина |
Чугун SG |
Чугун SG |
Сплав хрома / чугун |
Сплав хрома / чугун |
Чугун SG |
Натуральный каучук и нитрил |
|
Нестандартное |
Ферралиевый Хастеллой / C316 ss W151 /Полиуретан неопрен/ Бутил Витон /Нитрил EPDM/ Гипалон |
Ферралиевый Хастеллой C 316 ss W151 Полиуретан Неопрен Бутилнитрил Гипалон |
Чугун различных марок |
Чугун, изготовленный из MS |
N1 Износостойкий/ ферралиевый Хастеллой C/ полиуретан 316 SS W151 |
N1 Стойкий ферралиевый каучук Hastelloy C /316 SS Резина W151 Полиуретан Неопрен бутилнитрил |
EN56C Ферралиевый Хастеллой C /титан/ 316 SS 304 SS |
Керамика /Стеллит /Оксид хрома/ Nordel /Неопрен /Viton |

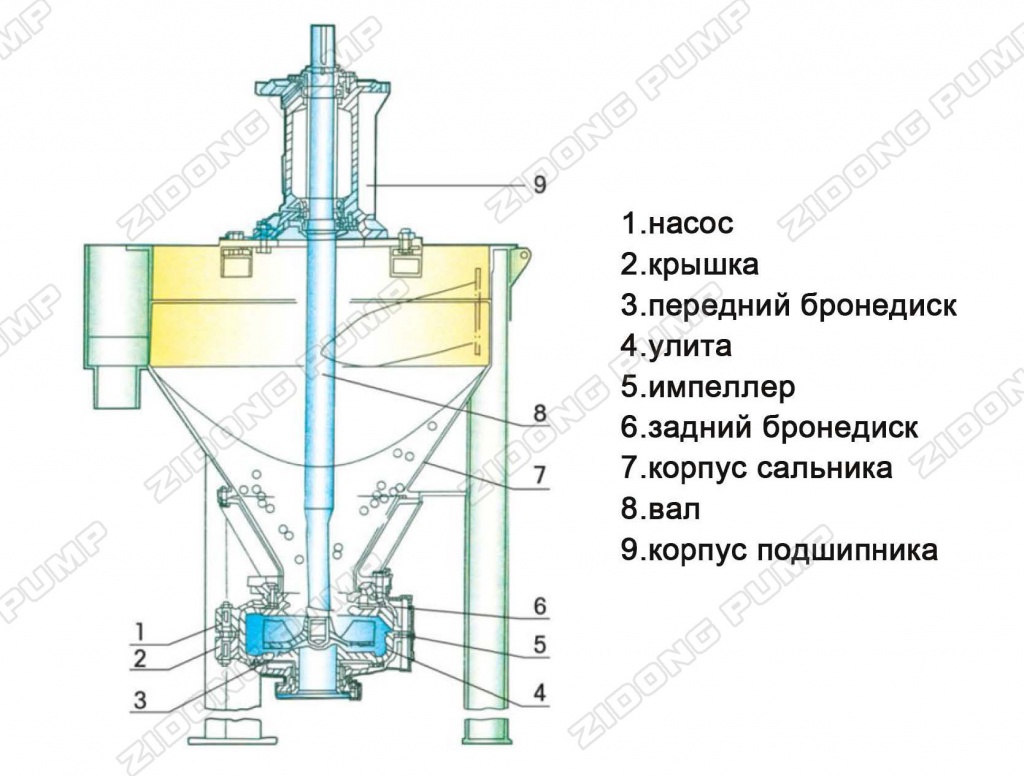

Конструкция насоса серии ZF
1. Корпус насоса 2. Крышка насоса 3. Бронедиск передний 4. Улита 5. Рабочее колесо 6. Бронедиск задний 7. Бак 8. Вал 9. Корпус подшипникового узела
Кривая производительности для шламовых насосов серии ZF

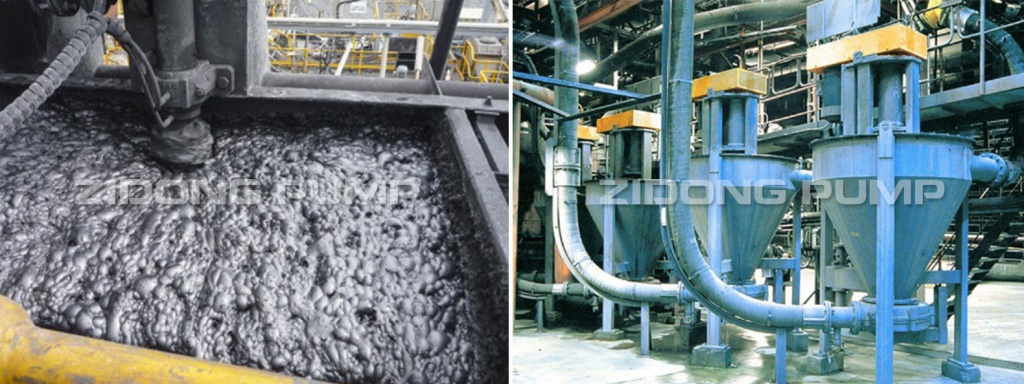

Применение насосов серии ZF
Пенный насос серии ZF широко используется в металлургии, угольной, химической и других отраслях промышленности. Насос предназначен для перекачки смеси твердых и жидких веществ, особенно для подачи пенистой массы, образующейся во флотационных машинах при флотации металлов и угля, а также при шламе без пены, где требуется использования насоса с баком.
· Установка для обогащения железной руды
· Завод по обогащению меди
· Завод по обогащению золота
· Завод по обогащению молибдена
· Завод по производству калийных удобрений
· Другие предприятия по переработке минерального сырья
