Диапазон производительности: 2-9108 м3/ч
Диапазон напора: 6-60 м
Диапазон скоростей: 200-3000 об/мин
Диапазон мощности: 7,5-1200 кВт

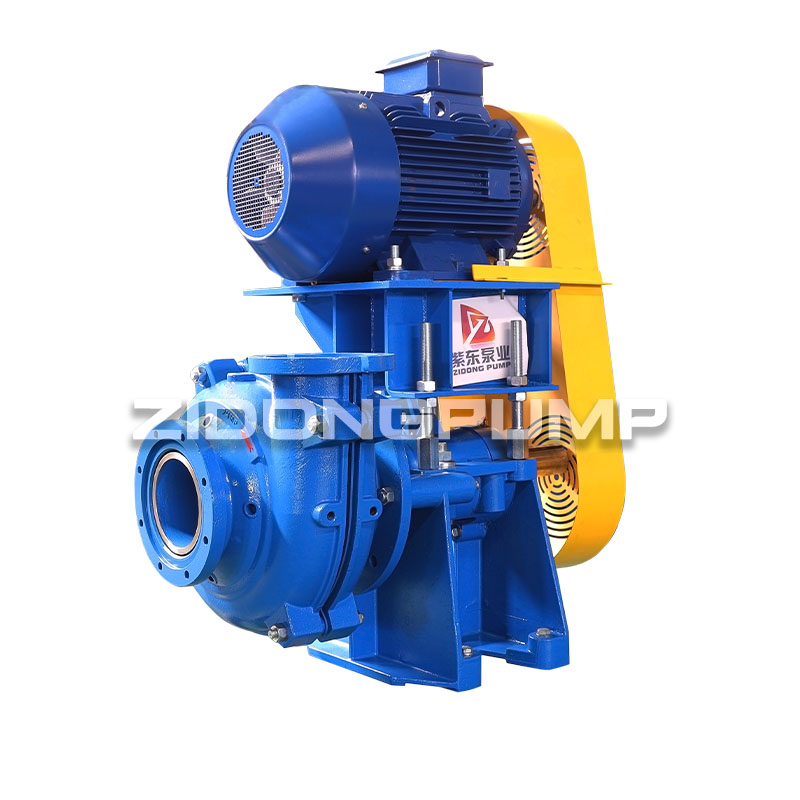

Шламовые насосы серии ZL (R) представляют собой консольные горизонтальные центробежные шламовые насосы. Они работают на высокой скорости, поэтому имеют небольшие объемы и экономят площадь помещения.
Проточная часть имеет сменные износостойкие металлические или резиновые футеровки, а рабочие колеса изготовлены из износостойкого сплава или резины (резиновые футеровки, рабочие колеса насосов с диаметром нагнетания более 550 мм).
Положение патрубка по запросу может быть повернуто на восемь различных углов, на внутренний угол 45 градусов, в зависимости от установки и применения.
Преимущества характеристик насоса Zidong
- Прочная конструкция со сквозными болтами обеспечивает простоту обслуживания и сокращает время простоя.
- Полностью облицованный корпус из ковкого чугуна обеспечивает долговечность, прочность и длительный срок службы.
- Большой диаметр, медленное вращение, высокая эффективность рабочих колес (до 90%+) обеспечивают максимальный срок службы и снижают эксплуатационные расходы.
- Большие открытые внутренние каналы снижают внутренние скорости, увеличивая срок службы, что приводит к снижению эксплуатационных расходов.
- Футеровки из толстого эластомера или металла, закрепляемые болтами, обеспечивают превосходную коррозионную стойкость, а также легкость замены футеровки и возможность взаимозаменяемости, что позволяет снизить все затраты на техническое обслуживание и увеличить срок службы.
- Предназначены для тяжелых условий эксплуатации, обеспечивая при этом более высокую эффективность.
- Минимальный выступ вала/рабочего колеса уменьшает прогиб вала и увеличивает срок службы.
- Подшипниковый узел картриджного типа позволяет проводить техническое обслуживание в чистых условиях без демонтажа насоса, что обеспечивает надежную работу и продлевает срок службы подшипников.
- Варианты подшипникового узла со смазкой консистентной смазкой или маслом обеспечивают простоту обслуживания и сокращают время простоя.
- Сальник с полной промывкой, низкий расход и центробежные уплотнения сухого хода сокращают расход промывочной воды, сводя к минимуму эксплуатационные расходы насоса.
- Механические уплотнения сокращают расход промывочной воды, сводя к минимуму эксплуатационные расходы насоса.
- Для работы с твердыми частицами и/или коррозионно-стойкими суспензиями доступны эластомеры или сплавы, устойчивые к эрозии и коррозии.
Спецификация
▲Значение модели:
ZL(R)-20A
Z: Насос Zidong
L: низкая концентрация
R: С резиновыми футеровками
20: Размер нагнетания (мм)
A: Тип рамы
Технические параметры шламового насоса ZL(R)
|
Модель насоса |
Макс. мощность (кВт) |
Материал (М - металл, RU - резина) |
ПОКАЗАТЕЛИ НА ЧИСТОЙ ВОДЕ |
||||||
|
Футеровки |
Раб колесо |
Q производительность |
Высота |
Скорость |
MAX.Eff |
NPSH |
|||
|
M3/h |
L/s |
H(m) |
n(r/min) |
n% |
(m) |
||||
|
ZL-20A |
7,5 |
M |
M |
2.34~10.8 |
0.65~3 |
6~37 |
1400~3000 |
30 |
2.5~3 |
|
ZLR-20A |
7,5 |
M |
RU |
2.16~9 |
0.6~2.5 |
7~32 |
1600~300 |
30 |
2.5~3 |
|
ZL-50B |
15 |
M |
M |
16.2~76 |
4.5~20 |
9~44 |
1400~2800 |
55 |
2.5~5.5 |
|
ZLR-50B |
15 |
RU |
RU |
12.6~60 |
3.5~17.6 |
6~38 |
1200~2600 |
48 |
2.5~5.5 |
|
ZL-75C |
30 |
M |
M |
18~151 |
5~42 |
4~45 |
900~2400 |
57 |
3~6 |
|
ZLR-75C |
30 |
M |
RU |
25~144 |
7~40 |
9~43 |
1000~2200 |
60 |
3~6 |
|
ZL-100D |
60 |
M |
M |
50~252 |
14~70 |
7~46 |
800~1800 |
60 |
2~6 |
|
ZLR-100D |
60 |
RU |
RU |
61~252 |
17~70 |
8~38 |
800~1600 |
65 |
2~5 |
|
ZL-150E |
120 |
M |
M |
115~486 |
32~135 |
12~51.5 |
800~1500 |
65 |
2.5~6 |
|
ZLR-150E |
120 |
RU |
RU |
137~486 |
38~135 |
10~36.5 |
800~1300 |
65 |
2.5~6 |
|
ZL-200E |
120 |
RU |
RU |
216~990 |
60~275 |
7~42.5 |
500~1100 |
74 |
3~6 |
|
ZLR-200E |
120 |
M |
M |
234~910 |
65~253 |
9.5~40 |
600~1100 |
64 |
3~6 |
|
ZL-250F |
260 |
M or RU |
M |
396~1425 |
110~396 |
8~30 |
500~800 |
77 |
2~10 |
|
ZLR-250F |
260 |
RU |
RU |
324~1314 |
90~365 |
8~30 |
500~800 |
70 |
5~10 |
|
ZL-300S |
560 |
M |
M |
468~2538 |
130~705 |
8~60 |
400~950 |
79 |
2~10 |
|
ZLR-300S |
560 |
RU |
RU |
432~1900 |
120~528 |
7~41 |
400~800 |
81 |
3~8 |
|
ZL-350S-L |
560 |
M |
M |
650~2800 |
180~780 |
10~59 |
400~840 |
81 |
3~10 |
|
ZLR-350S |
560 |
RU |
RU |
720~2844 |
200~790 |
10~41 |
400~700 |
86 |
3~7 |
|
ZLR-400ST |
560 |
RU |
RU |
756~3312 |
210~920 |
7~37.5 |
300~600 |
85 |
2~8 |
|
ZL-400ST |
560 |
M |
M |
720~3312 |
200~920 |
7~51 |
300~700 |
80 |
2~10 |
|
ZLR-450ST |
560 |
RU |
RU |
1080~4356 |
300~1210 |
9~40 |
300~550 |
87 |
3~10 |
|
ZL-450ST |
560 |
M |
M |
1008~4356 |
280~1210 |
9~48 |
300~600 |
80 |
2~9 |
|
ZL-550TU |
1200 |
M |
M |
1980~7920 |
560~2200 |
10~50 |
250~475 |
86 |
4~10 |
|
ZLR-650TU |
1200 |
RU |
RU |
2520~9108 |
700~2530 |
10~39 |
200~350 |
86 |
2~8 |
Кривая производительности насосов
Применение:
Данный тип насосов подходит для подачи низкоабразивных суспензий низкой плотности для металлургических, горнодобывающих, угольных производств и производств строительных материалов.
В качестве уплотнения вала используется как сальниковое, так и центробежное уплотнение.
