Обзор
- Диапазон производительности: 750-25000 м3/ч
- Диапазон напора: 20-85 м
- Диапазон скоростей: 180-850 об/мин
- Диапазон мощности: 2000 кВт макс.
Земснарядные насосы серии ZN - это новый тип одноступенчатых консольных горизонтальных шламовых насосов с одним всасыванием. Обладая преимуществами высокой эффективности, износостойкости, отличных эксплуатационных характеристик, насосы были разработаны для перекачки более абразивных твердых шламов при дноуглублении рек, рекультивации песка, взрывоопасных шламов при плавке металла, дноуглублении земснарядом, в русле реки и на других месторождениях.
Особенности насосов серии ZN
- Консольный, горизонтальный, центробежный, одноступенчатый насос с одним корпусом;
- Высокий напор, большая производительность, высокая эффективность, хорошие показатели NPSH;
- Длительный срок службы подшипников, подшипниковый узел с валом большого диаметра и коротким выступом;
- Износостойкие детали проточной части, изготовлены из сплавов с твердым никелем и высоким содержанием хрома, стойких к истиранию (более 27% хромового сплава);
- Уплотнения вала могут быть сальниковыми или манжетными;
- Выпускной патрубок по запросу может быть установлен с интервалом в 45 градусов и ориентирован в любых восьми положениях в соответствии с установками и областями применения.

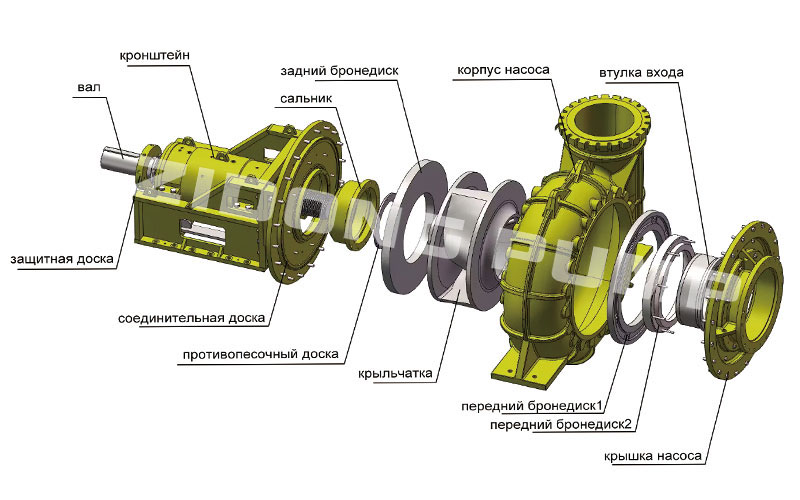

Чертеж конструкции насоса серии ZN
Двухрамная конструкция: Насос с кронштейном в стандартной комплектации (долговечное использование при простом обслуживании).
Насос интегрирован с редуктором (экономия места в шкафу).
Значение модели насоса
ZN450 ZN: Высокоэффективный дноуглубительный насос Zidong Pump
450: Размер нагнетательного патрубка, в мм.
|
Модель насоса |
Произ-ть, (м3/ч) |
Высота H(м) |
Скорость n (об/мин) |
Эфф-ть η(%) |
NPSH (м) |
Выпуск/впуск диаметры (мм) |
Макс. размер частиц (мм) |
|
200ZN |
750-1000 |
40-65 |
700-850 |
70-72 |
4 |
200/250 |
180 |
|
250ZN |
1100-1300 |
40-65 |
500-650 |
70-74 |
4 |
250/350 |
144 |
|
300ZN |
1800-2200 |
40-65 |
400-550 |
74-78 |
4 |
300/450 |
200 |
|
350ZN |
2600-3000 |
40-65 |
400-550 |
74-78 |
4.5 |
350/450 |
205 |
|
400ZN |
2800-3200 |
20-40 |
400-550 |
74-78 |
4.5 |
400/450 |
200 |
|
450ZN |
3200-3850 |
40-67 |
350-500 |
76-80 |
4.5 |
450/600 |
220 |
|
500ZN |
4500-5500 |
40-65 |
350-450 |
78-80 |
4.8 |
500/650 |
230 |
|
600ZN |
5000-9000 |
55-80 |
280-420 |
84-85 |
6 |
600/660 |
320 |
|
700ZN |
8000-12000 |
60-85 |
280-380 |
83-85 |
6 |
700/760 |
380 |
|
900ZN |
12000-19000 |
50-75 |
280-330 |
85-87 |
6 |
900/960 |
320 |
|
1000ZN |
16000-25000 |
23-76 |
181-290 |
85-87 |
6 |
1000/1200 |
350 |
Кривая производительности насосов серии ZN
Применение насосов серии ZN
-
Переработка полезных ископаемых
-
Выработка электроэнергии
-
Обработка золы
-
Десульфурация дымовых газов
-
Загущение и хвостохранилища
-
Обезвоживание шахтных вод
-
Перекачка промышленных шламов
-
Выемка грунта
