Обзор подводного насоса:
Что касается фрезерного земснаряда, то он обычно имеет 2 типа дноуглубительных насосов.
Один дноуглубительный насос в кабине и один подводный насос на трапе.
2 насоса, работающие вместе, могут обеспечить большее расстояние разгрузки и более глубокую выемку грунта.
Общая глубина дноуглубления может достигать более 30 м, а общее расстояние разгрузки - 2000-4000 м.
Значение модели
ZN500
ZN: Высокоэффективный дноуглубительный насос Zidong
500: Размер нагнетательного патрубка, мм

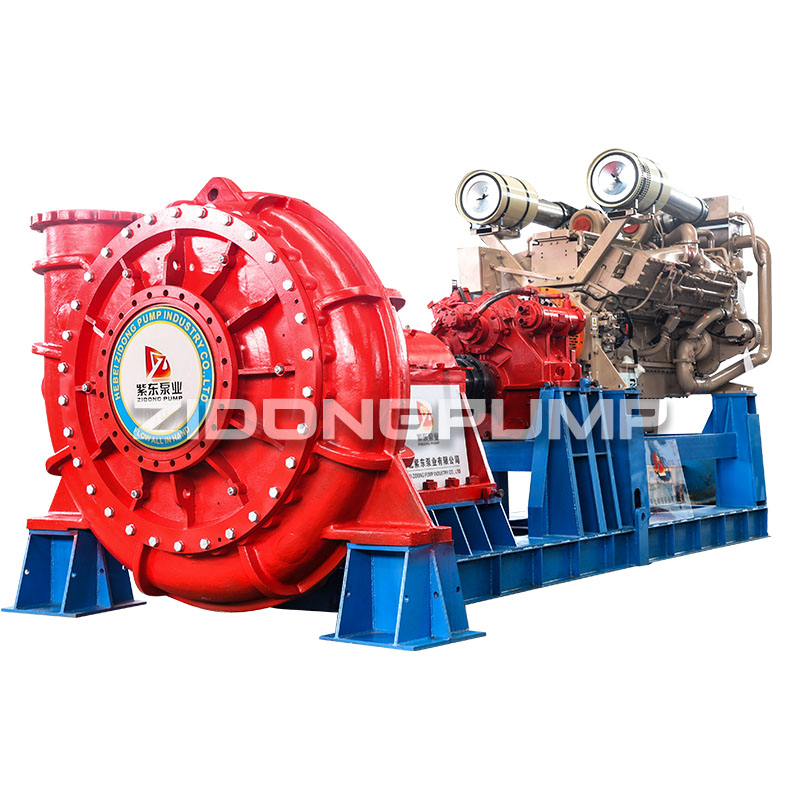

| Модель насоса | ZN500 дноуглубительный насос |
| Размеры впуск/выпуск патрубков | 26X20 дюймов |
| Диапазон расхода | 3800-5500 м3/ч |
| Диапазон напора | 30-70 м |
| Диапазон скоростей | 350-450 об/мин |
| Максимальная мощность | 1500 кВт |
| Работа с твердыми частицами | до 250 мм |
Конструктивные особенности подводного насоса:
Подводный песчаный насос усовершенствован непосредственно по сравнению с кабинным песчаным насосом, но подходит для работы под водой:
1. По сравнению с горизонтальными кабинными типами насосов, подводный насос может увеличить глубину всасывания и увеличить производительность.
2. По сравнению с вертикальными песчаными насосами подводные насосы выдерживают большее давление.
3. Легкий кронштейн с водонепроницаемой конструкцией сальникового уплотнения для работы под водой.
Преимущества конструкции подводного насоса Zidong:
1. Превосходная технология 3D-проектирования
2. Прочная и функциональная конструкция
3. Передняя облицовка и рабочее колесо специально разработаны, для легкого обслуживания, что продлевает срок службы деталей проточной части насоса и экономит больше затрат.
| Модель насоса | Произ-ть, (м3/ч) | Высота H(м) | Скорость n (об/мин) | Эфф-ть η(%) | NPSH (м) | Выпуск/впуск диаметры (мм) | Макс. размер частиц (мм) |
| 200ZN | 750-1000 | 40-65 | 700-850 | 70-72 | 4 | 200/250 | 180 |
| 250ZN | 1100-1300 | 40-65 | 500-650 | 70-74 | 4 | 250/350 | 144 |
| 300ZN | 1800-2200 | 40-65 | 400-550 | 74-78 | 4 | 300/450 | 200 |
| 350ZN | 2600-3000 | 40-65 | 400-550 | 74-78 | 4.5 | 350/450 | 205 |
| 400ZN | 2800-3200 | 20-40 | 400-550 | 74-78 | 4.5 | 400/450 | 200 |
| 450ZN | 3200-3850 | 40-67 | 350-500 | 76-80 | 4.5 | 450/600 | 220 |
| 500ZN | 4500-5500 | 40-65 | 350-450 | 78-80 | 4.8 | 500/650 | 230 |
| 600ZN | 5000-9000 | 55-80 | 280-420 | 84-85 | 6 | 600/660 | 320 |
| 700ZN | 8000-12000 | 60-85 | 280-380 | 83-85 | 6 | 700/760 | 380 |
| 900ZN | 12000-19000 | 50-75 | 280-330 | 85-87 | 6 | 900/960 | 320 |
| 1000ZN | 16000-25000 | 23-76 | 181-290 | 85-87 | 6 | 1000/1200 | 350 |
Применение насосов серии ZN:
Высокоэффективные горизонтальные земснарядные насосы Zidong предназначены для тяжелых условий эксплуатации, таких как добыча полезных ископаемых, энергетика, дноуглубление рек и хвостохранилищ, а также для специальных применений, которые используются для непрерывной перекачки высокоабразивного песка и гравия высокой плотности.
- Переработка полезных ископаемых
- Выработка электроэнергии
- Обработка золы
- Десульфурация дымовых газов
- Загущение и хвостохранилища
- Обезвоживание шахтных вод
- Перекачка промышленных шламов
- Выемка грунта

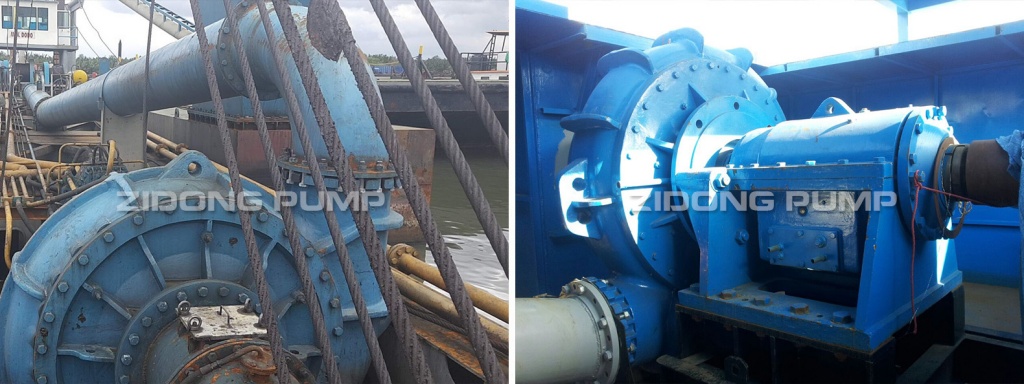

Подводный насос Zidong серии ZN500 для дноуглубления песка на зарубежном объекте:
