Технические характеристики
Гравийные насосы высокого давления Zidong Pump рассчитаны на длительный срок службы, эффективную эксплуатацию и простоту обслуживания.
Гравийные насосы имеют проточную часть с высоким содержанием хрома, экспеллерное или сальниковое уплотнения.
Насосы в основном используются для перекачки шлама на большие расстояния, имеют более толстые стенки корпуса, что обеспечивает более длительный срок службы и более высокую эффективность.
|

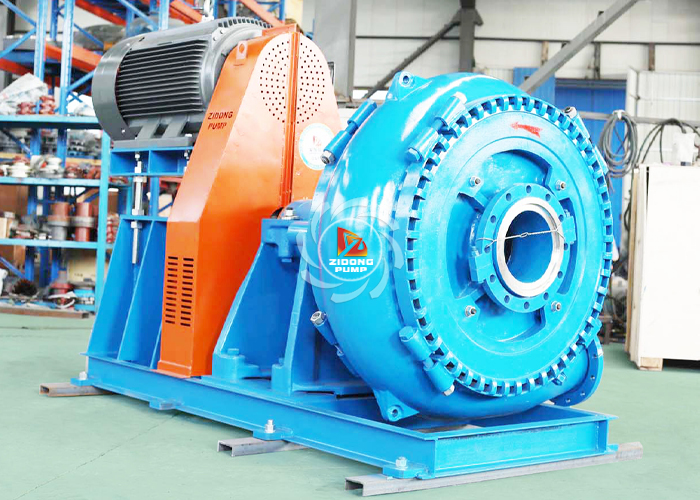

Модель насоса |
10x8SGH |
|
Диапазон производительности |
750-1300 м3/ч |
|
|
Диапазон напора |
18-80 м |
|
|
Диапазон скоростей |
500-950 об/мин |
|
|
Максимальная мощность |
560 кВт |
|
|
Размер частиц |
180 мм |
|

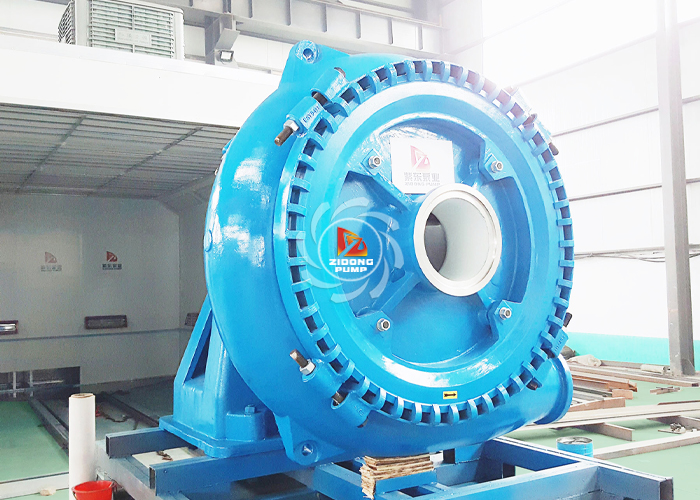

Модель насоса |
12X10GGH |
|
Диапазон производительности |
1400-2700 м3/ч |
|
|
Диапазон напора |
20-78 м |
|
|
Диапазон скоростей |
350-700 об/мин |
|
|
Максимальная мощность |
600 кВт |
|
|
Размер частиц |
210 мм |
|

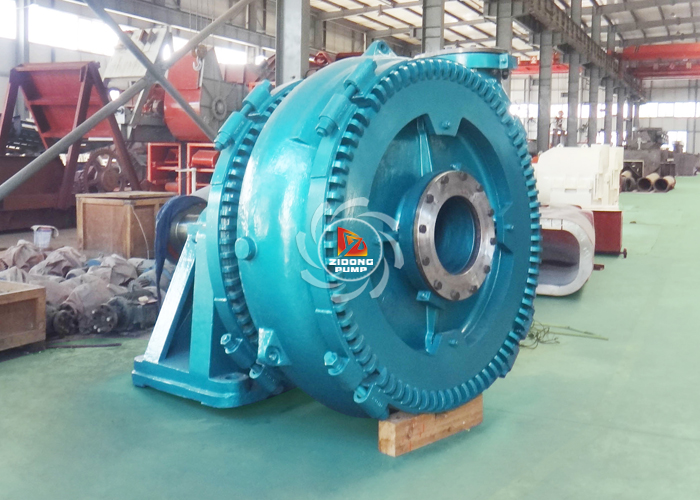

Модель насоса |
16x14TUGH |
|
Диапазон производительности |
700-3400 м3/ч |
|
|
Диапазон напора |
20-72 м |
|
|
Диапазон скоростей |
300-500 об/мин |
|
|
Максимальная мощность |
1200 кВт |
|
|
Размер частиц |
230 мм |

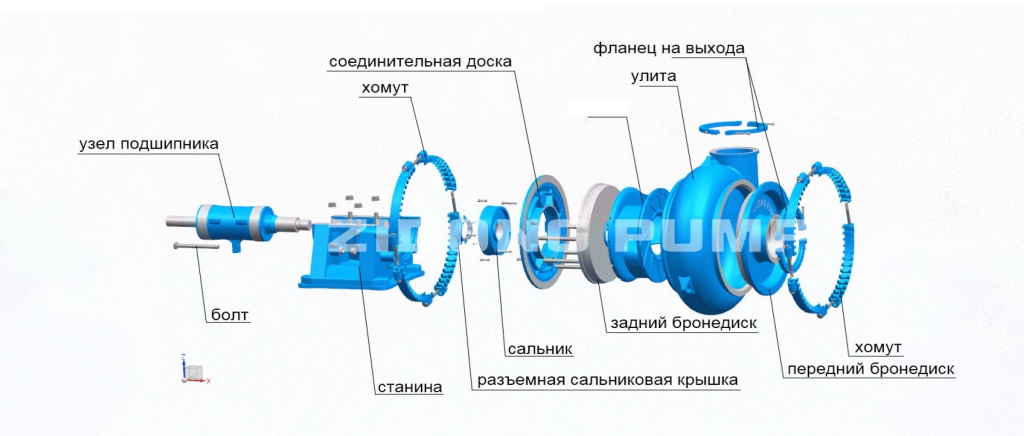

Конструктивные особенности
Подшипниковый узел и вал:
1. Вал выполнен с коротким выступом для:
- Уменьшения прогиба вала
- Минимизации вибрации
2. Снабжен закаленной втулкой вала для защиты вала
3. Подшипниковый узел закреплен на цельной раме
4. Поршневые кольца с продувкой консистентной смазкой для удаления загрязнений из корпуса подшипника.
Рабочее колесо
1. Закрытые рабочие колеса для максимальной эффективности
2. Вытесняющие шлам лопасти с двух сторон рабочего колеса:
- Минимизация рециркуляции
- Снижают давление в сальнике
3. Проточная часть насоса с высоким содержанием хрома
4. Сменные рабочие колеса из твердого металла
5. Зазор рабочего колеса устанавливается перемещением подшипникового узла
6. Рабочее колесо высокой эффективности (доп. опция)
Одинарный корпус с монтажными зажимами:
1. Простая сборка и разборка проточной части насоса
2. Большой размер улиты уменьшает трение и износ
3. Минимальное количество деталей + простая конструкция
Вариант центробежного уплотнения
1. Уменьшает или устраняет необходимость в воде для обслуживания сальника
2. Уменьшает износ втулки и возможное загрязнение подшипника

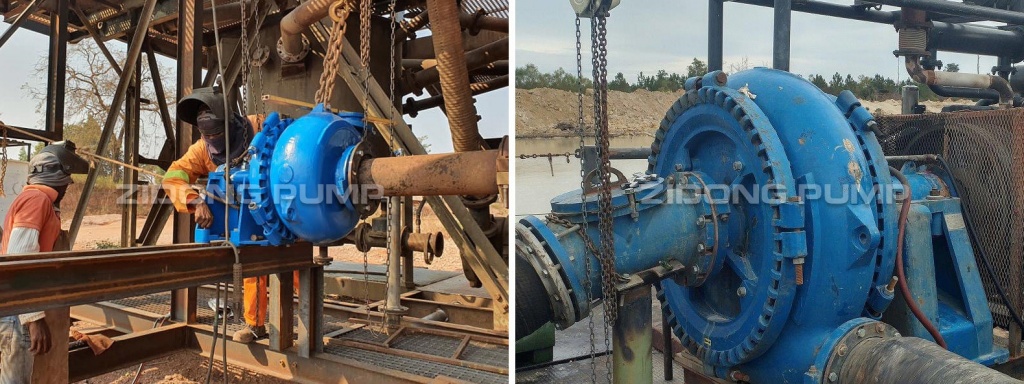

Применение гравийных насосов серии ZGH
Гравийные насосы серии ZGH подходят для подачи шламов в горнодобывающей промышленности, взрывоопасных шламов при плавке металлов, дноуглубительных работ земснарядом и в русле рек, а также в других областях.
● Перекачка песка и гравия
● Дноуглубительные работы в реках и прудах
● Гидравлическая добыча полезных ископаемых
● Проходка туннелей
● Гранулирование шлака
● Переработка сахарной свеклы
● Переработка корнеплодов
● Удаление тяжелых отходов
● Применение с крупными частицами
