Описание

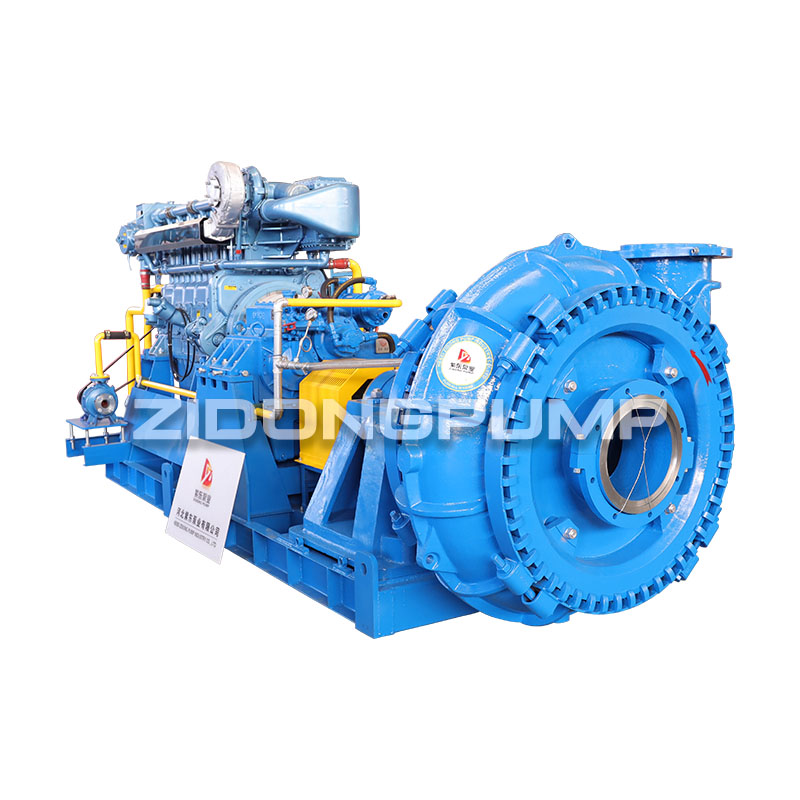

Песчано-гравийные насосы серии ZG предназначены для непрерывной обработки сложных высокоабразивных шламов, содержащих слишком большое количество твердых частиц, с перекачкой которых, не справляется обычный насос. Насос обладают более высокой производительностью, чем обычные насосы, при дноуглубительных работах, добыче песка, погрузке на баржи и переработке полезных ископаемых.
Усовершенствованный Т-образный опорный кронштейн позволяет удвоить мощность подшипника и продлить общий срок службы подшипникового узла.
|
Модель насоса |

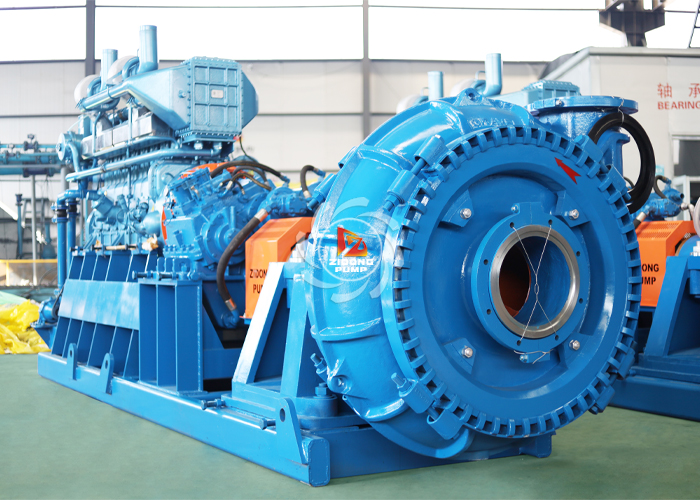

14x12T |
Размер впускного/выпускного патрубков (дюймы) |
14x12 |
|
Диапазон производительности |
500-3000 м3/ч |
|
Диапазон напора |
8-70 м |
|
Диапазон скорости |
300-700 об/мин |
|
Максимальная мощность |
1200 кВт |
|
Размер частиц |
241 мм |
Конструктивные особенности
1. Одноступенчатая конструкция для тяжелых условий эксплуатации.
2. Конструкция с одним корпусом насоса, легкая.
3. Детали проточной части изготовлены из сплава с высоким содержанием хрома и длительным сроком службы.
Подходит для транспортировки абразивных, твердых жидких смесей, содержащих твердые частицы.
Подходит для дноуглубительных работ, перекачки песка, речных дноуглубительных работ, добычи полезных ископаемых.
4. Корпус насоса и защитная пластина закреплены зажимами, а направление нагнетания насоса может быть в любом положении на 360 градусов, что делает установку и использование удобными.
5. Подшипниковый узел гравийного насоса имеет цилиндрическую конструкцию, которая удобна при регулировки зазора между рабочим колесом и корпусом насоса. Подшипники смазываются консистентной смазкой.
6. Типы уплотнений вала гравийных насосов включают сальниковое уплотнение, экспеллерное уплотнение и механическое уплотнение.
7. Трехлопастное рабочее колесо закрытого типа с гладкими каналами для потока, хорошими кавитационными характеристиками и высокой эффективностью.
8. Основные способы привода включают клиноременную передачу и привод с эластичной муфтой.
№ на чертеже |
Наименование запчасти |
Код запчасти |
Материал |
№ на чертеже |
Наименование запчасти |
Код запчасти |
Материал |
1 |
Рабочее колесо |
ZGG12137 |
KmTBCr27 |
2 |
Улита |
ZGG12131 |
KmTBCr27 |
4 |
Бронедиск задний |
ZGG12041 |
KmTBCr27 |
5 |
Соединительная пластина |
ZGG12032 |
QT500-7 |
7 |
Втулка вала |
ZG075 |
3Cr13 |
31 |
Втулка вала дистанционная |
ZG117 |
4Cr13 |
37 |
Корпус экспеллера |
ZG029 |
KmTBCr27 |
38 |
Экспеллер |
ZG028 |
KmTBCr27 |
39 |
Ограничитель-рассекатель |
ZG063 |
1Cr18Ni9Ti |
40 |
Нажимная втулка |
ZG044 |
HT200 |
1-1 |
Лабиринт |
ZG062-10 |
оцинкованный |
12 |
Крышка торцевая |
ZG024-10 |
оцинкованный |
Применение
Гравийные насосы серии ZG подходят для подачи шламов в горнодобывающей промышленности, взрывоопасных шламов при плавке металла, дноуглубительных работ земснарядом и в русле реки, а также в других областях.
|
Модель насоса |
12X10GGH |
Диапазон производительности |
1400-2700 м3/ч |
|
Диапазон напора |
20-78 м |
|
Диапазон скоростей |
350-700 об/мин |
|
Максимальная мощность |
600 кВт |
|
Размер частиц |
210 мм |
|
Модель насоса |
16x14TUGH |
Диапазон производительности |
700-3400 м3/ч |
|
Диапазон напора |
20-72 м |
|
Диапазон скоростей |
300-500 об/мин |
|
Максимальная мощность |
1200 кВт |
|
Размер частиц |
230 мм |
Конструктивные особенности
Подшипниковый узел и вал:
1. Вал выполнен с коротким выступом для:
- Уменьшения прогиба вала
- Минимизации вибрации
2. Снабжен закаленной втулкой вала для защиты вала
3. Подшипниковый узел закреплен на цельной раме
4. Поршневые кольца с продувкой консистентной смазкой для удаления загрязнений из корпуса подшипника.
Рабочее колесо
1. Закрытые рабочие колеса для максимальной эффективности
2. Вытесняющие шлам лопасти с двух сторон рабочего колеса:
- Минимизация рециркуляции
- Снижают давление в сальнике
3. Проточная часть насоса с высоким содержанием хрома
4. Сменные рабочие колеса из твердого металла
5. Зазор рабочего колеса устанавливается перемещением подшипникового узла
6. Рабочее колесо высокой эффективности (доп. опция)
Одинарный корпус с монтажными зажимами:
1. Простая сборка и разборка проточной части насоса
2. Большой размер улиты уменьшает трение и износ
3. Минимальное количество деталей + простая конструкция
Вариант центробежного уплотнения
1. Уменьшает или устраняет необходимость в воде для обслуживания сальника
2. Уменьшает износ втулки и возможное загрязнение подшипника
Применение гравийных насосов серии ZGH
Гравийные насосы серии ZGH подходят для подачи шламов в горнодобывающей промышленности, взрывоопасных шламов при плавке металлов, дноуглубительных работ земснарядом и в русле рек, а также в других областях.
● Перекачка песка и гравия
● Дноуглубительные работы в реках и прудах
● Гидравлическая добыча полезных ископаемых
● Проходка туннелей
● Гранулирование шлака
● Переработка сахарной свеклы
● Переработка корнеплодов
● Удаление тяжелых отходов
● Применение с крупными частицами
