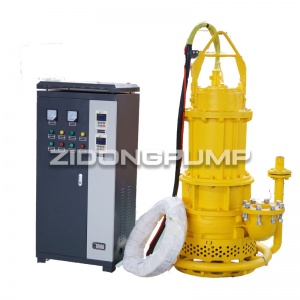

Описание погружных шламовых насосов серии ZJQ:
Диапазон производительности: 24-2500 м3/ч
Диапазон напора: 13-78 м
Диапазон скоростей: 980/1460 об/мин
Диапазон мощности: 7,5-315 кВт
Шламовый насос разработан и изготовлен с использованием передовых отечественных и зарубежных технологий. Помимо основного рабочего колеса, нижняя часть насоса дополнительно оснащена рабочим колесом для перемешивания, которое может разбрызгивать осажденный ил в турбулентный поток.
Уникальное устройство механического уплотнения позволяет эффективно сбалансировать давление внутри и снаружи масляной камеры, чтобы максимально повысить надежность механического уплотнения.
Двигатель оснащен различными защитными мерами, такими как защита от перегрева, защита от попадания воды, и может безопасно работать в течение длительного времени в тяжелых условиях эксплуатации.
Дополнительные возможности шламовых насосов серии ZJQ:
1. Усовершенствованный дизайн, аналогичная конструкция с насосами других известных брендов;
2. Прочные, основные детали проточной части насосов изготовлены из противоизносного 27% хромового сплава, твердость которого может превышать 60 HRC;
3. Высокая эффективность благодаря небольшому рабочему колесу и мешалке (материал: 27% хромированный сплав) в нижней части насоса;
4. Безопасность благодаря надежному механическому уплотнению, защищающему двигатель от утечки воды;
5. Полностью медный двигатель с электрической обмоткой, покрытой качественной изоляцией, защищает двигатель от перегрузки и перегревания.
6. Без блокировки, с сетчатым фильтром в месте всасывания;
7. Различный управляемый тип, вы можете выбрать мощность с помощью гидравлической или электрической энергии;
Водонепроницаемый двигатель степень защиты IP68 с бронзовой обмоткой, обеспечивающий более длительный срок службы.
Низкая частота вращения 980 об/мин для продления срока службы деталей проточной части насоса.
Система подачи воды и дополнительные перемешивающие устройства для увеличения переработки количества песка.
Возможность установки водоструйной системы и дополнительные ступени.
Значение модели:
ZJQ200-15-22
ZJQ: Погружной шламовый насос марки Zidong
200: Производительность насоса в м3/ч.
15: Высота насоса, м.
22: Мощность насоса, кВт.
Технические характеристики погружных шламовых насосов серии ZJQ
№№ |
Модель насоса |
Выпуск диам, мм |
Произ-ть, м3/ч |
Напор, м |
Мощность, кВт |
Скорость, об/мин |
Мак уровень детализации при прерывистом проходе |
Вес, кг |
1 |
ZJQ30-10-3 |
65 |
30 |
10 |
3 |
1460 |
14 |
125 |
2 |
ZJQ25-12-3 |
65 |
25 |
12 |
3 |
1460 |
14 |
125 |
3 |
ZJQ30-16-4 |
65 |
30 |
16 |
4 |
1460 |
14 |
130 |
4 |
ZJQ25-20-4 |
65 |
25 |
20 |
4 |
1460 |
14 |
130 |
5 |
ZJQ45-15-5.5 |
80 |
45 |
15 |
5.5 |
1460 |
14 |
210 |
6 |
ZJQ50-10-5.5 |
80 |
50 |
10 |
5.5 |
1460 |
14 |
210 |
7 |
ZJQ25-30-7.5 |
80 |
25 |
30 |
7.5 |
1460 |
14 |
220 |
8 |
ZJQ30-30-7.5 |
80 |
30 |
30 |
7.5 |
1460 |
14 |
220 |
9 |
ZJQ32-20-7.5 |
80 |
32 |
20 |
7.5 |
1460 |
14 |
220 |
10 |
ZJQ45-15-7.5 |
80 |
45 |
15 |
7.5 |
1460 |
14 |
220 |
11 |
ZJQ100-10-7.5 |
100 |
100 |
10 |
7.5 |
1460 |
20 |
220 |
12 |
ZJQ25-40-11 |
80 |
25 |
40 |
11 |
1460 |
14 |
260 |
13 |
ZJQ40-25-11 |
80 |
40 |
25 |
11 |
1460 |
14 |
244 |
14 |
ZJQ50-21-11 |
80 |
50 |
21 |
11 |
1460 |
14 |
244 |
15 |
ZJQ50-26-11 |
80 |
50 |
26 |
11 |
1460 |
14 |
244 |
16 |
ZJQ70-20-11 |
100 |
70 |
20 |
11 |
1460 |
14 |
244 |
17 |
ZJQ100-18-11 |
100 |
100 |
18 |
11 |
1460 |
20 |
244 |
18 |
ZJQ100-16-11 |
100 |
100 |
16 |
11 |
1460 |
20 |
244 |
19 |
ZJQ25-40-15 |
80 |
25 |
40 |
15 |
1460 |
14 |
280 |
20 |
ZJQ50-26-15 |
80 |
50 |
26 |
15 |
1460 |
14 |
260 |
21 |
ZJQ50-28-15 |
100 |
50 |
28 |
15 |
1460 |
14 |
280 |
22 |
ZJQ60-30-15 |
100 |
60 |
30 |
15 |
1460 |
14 |
280 |
23 |
ZJQ70-24-15 |
100 |
70 |
24 |
15 |
1460 |
14 |
280 |
24 |
ZJQ75-25-15 |
100 |
75 |
25 |
15 |
1460 |
14 |
280 |
25 |
ZJQ100-18-15 |
100 |
100 |
18 |
15 |
1460 |
20 |
280 |
27 |
ZJQ150-20-18.5 |
100 |
150 |
20 |
18.5 |
1460 |
35 |
350 |
28 |
ZJQ150-18-18.5 |
150 |
150 |
18 |
18.5 |
980 |
28 |
550 |
29 |
ZJQ200-12-18.5 |
150 |
200 |
12 |
18.5 |
980 |
56 |
550 |
30 |
ZJQ100-25-22 |
100 |
100 |
25 |
22 |
980 |
16 |
580 |
31 |
ZJQ100-30-22 |
100 |
100 |
30 |
22 |
980 |
16 |
580 |
32 |
ZJQ150-22-22 |
150 |
150 |
22 |
22 |
980 |
28 |
580 |
33 |
ZJQ200-15-22 |
150 |
200 |
15 |
22 |
980 |
56 |
600 |
34 |
ZJQ300-10-22 |
200 |
300 |
10 |
22 |
980 |
56 |
600 |
35 |
ZJQ100-30-22 |
100 |
100 |
30 |
22 |
1460 |
30 |
440 |
36 |
ZJQ150-22-22 |
150 |
150 |
22 |
22 |
1460 |
30 |
440 |
37 |
ZJQ200-15-22 |
150 |
200 |
15 |
22 |
1460 |
30 |
440 |
38 |
ZJQ60-46-30 |
100 |
60 |
46 |
30 |
980 |
19 |
750 |
39 |
ZJQ70-38-30 |
100 |
70 |
38 |
30 |
980 |
19 |
750 |
40 |
ZJQ75-45-30 |
100 |
75 |
45 |
30 |
980 |
19 |
750 |
41 |
ZJQ100-35-30 |
150 |
100 |
35 |
30 |
980 |
19 |
750 |
42 |
ZJQ108-30-30 |
150 |
108 |
30 |
30 |
980 |
19 |
750 |
43 |
ZJQ150-30-30 |
150 |
150 |
30 |
30 |
980 |
19 |
750 |
44 |
ZJQ200-20-30 |
150 |
200 |
20 |
30 |
980 |
19 |
750 |
45 |
ZJQ200-25-30 |
150 |
200 |
25 |
30 |
980 |
19 |
750 |
46 |
ZJQ240-20-30 |
150 |
240 |
20 |
30 |
980 |
19 |
750 |
47 |
ZJQ250-20-30 |
150 |
250 |
20 |
30 |
980 |
19 |
750 |
48 |
ZJQ300-15-30 |
200 |
300 |
15 |
30 |
980 |
28 |
700 |
49 |
ZJQ150-30-30B |
150 |
150 |
30 |
30 |
980 |
50 |
800 |
50 |
ZJQ200-25-30B |
150 |
200 |
25 |
30 |
980 |
50 |
800 |
51 |
ZJQ250-20-30B |
150 |
250 |
20 |
30 |
980 |
50 |
800 |
52 |
ZJQ100-35-30 |
150 |
100 |
35 |
30 |
1460 |
30 |
560 |
53 |
ZJQ150-30-30 |
150 |
150 |
30 |
30 |
1460 |
30 |
560 |
54 |
ZJQ200-25-30 |
150 |
200 |
25 |
30 |
1460 |
30 |
560 |
55 |
ZJQ250-20-30 |
150 |
250 |
20 |
30 |
1460 |
30 |
560 |
56 |
ZJQ150-35-37 |
150 |
150 |
35 |
37 |
980 |
19 |
850 |
57 |
ZJQ100-50-37 |
100/150 |
100 |
50 |
37 |
980 |
14 |
920 |
58 |
ZJQ300-20-37 |
200 |
300 |
20 |
37 |
980 |
28 |
850 |
59 |
ZJQ400-15-37 |
200 |
400 |
15 |
37 |
980 |
28 |
850 |
60 |
ZJQ300-20-37B |
200 |
300 |
20 |
37 |
980 |
60 |
900 |
61 |
ZJQ400-15-37B |
200 |
400 |
20 |
37 |
980 |
60 |
900 |
62 |
ZJQ100-60-45 |
150 |
100 |
60 |
45 |
980 |
14 |
950 |
63 |
ZJQ150-35-45 |
150 |
150 |
35 |
45 |
980 |
30 |
1150 |
64 |
ZJQ200-30-45 |
150 |
200 |
30 |
45 |
980 |
30 |
1150 |
65 |
ZJQ500-15-45 |
200 |
500 |
15 |
45 |
980 |
30 |
1100 |
66 |
ZJQ300-25-45 |
200 |
300 |
25 |
45 |
1460 |
45 |
820 |
67 |
ZJQ150-45-55 |
150 |
150 |
45 |
55 |
980 |
30 |
1200 |
68 |
ZJQ250-35-55 |
150 |
250 |
35 |
55 |
980 |
30 |
1200 |
69 |
ZJQ600-15-55 |
200 |
600 |
15 |
55 |
980 |
30 |
1200 |
70 |
ZJQ600-15-55B |
200 |
600 |
15 |
55 |
980 |
60 |
1300 |
71 |
ZJQ200-45-75 |
150 |
200 |
45 |
75 |
980 |
14 |
1540 |
72 |
ZJQ350-35-75 |
200 |
350 |
35 |
75 |
980 |
30 |
1550 |
73 |
ZJQ400-25-75 |
200 |
400 |
25 |
75 |
980 |
30 |
1550 |
74 |
ZJQ500-20-75 |
200 |
500 |
20 |
75 |
980 |
30 |
1550 |
75 |
ZJQ200-45-75 |
150 |
200 |
45 |
75 |
1460 |
60 |
950 |
76 |
ZJQ470-22-75 |
200 |
470 |
22 |
75 |
1460 |
60 |
950 |
77 |
ZJQ300-30-75 |
200 |
300 |
30 |
75 |
1460 |
56 |
950 |
78 |
ZJQ200-50-75 |
150 |
200 |
50 |
75 |
980 |
14 |
1500 |
79 |
ZJQ200-60-90 |
150 |
200 |
60 |
90 |
980 |
14 |
1660 |
80 |
ZJQ400-40-90 |
200 |
400 |
40 |
90 |
980 |
30 |
1600 |
81 |
ZJQ500-25-90 |
200 |
500 |
25 |
90 |
980 |
30 |
1600 |
82 |
ZJQ500-25-90B |
200 |
500 |
25 |
90 |
980 |
60 |
1700 |
83 |
ZJQ400-50-110 |
200 |
400 |
50 |
110 |
980 |
30 |
1970 |
84 |
ZJQ500-54-110 |
200 |
500 |
54 |
110 |
980 |
30 |
1970 |
85 |
ZJQ600-30-110 |
200 |
600 |
30 |
110 |
980 |
30 |
1970 |
86 |
ZJQ780-26-110 |
300 |
780 |
26 |
110 |
980 |
30 |
1970 |
87 |
ZJQ1000-18-110 |
300 |
1000 |
18 |
110 |
980 |
30 |
1986 |
88 |
ZJQ700-25-110B |
250 |
700 |
25 |
110 |
980 |
60 |
2000 |
89 |
ZJQ400-60-132 |
200 |
400 |
60 |
132 |
980 |
30 |
2000 |
90 |
ZJQ500-45-132 |
200 |
500 |
45 |
132 |
980 |
30 |
2000 |
91 |
ZJQ500-55-132 |
200 |
500 |
55 |
132 |
980 |
30 |
2000 |
92 |
ZJQ800-35-132 |
300 |
800 |
35 |
132 |
980 |
30 |
2000 |
93 |
ZJQ1000-22-132 |
300 |
1000 |
22 |
132 |
980 |
30 |
2000 |
94 |
ZJQ650-52-160 |
200 |
650 |
52 |
160 |
980 |
30 |
2380 |
95 |
ZJQ1000-30-160 |
300 |
1000 |
30 |
160 |
980 |
30 |
2450 |
96 |
ZJQ780-50-185 |
300 |
780 |
50 |
185 |
980 |
45 |
3330 |
97 |
ZJQ600-55-200 |
250 |
600 |
55 |
200 |
980 |
45 |
3400 |
98 |
ZJQ800-45-200 |
300 |
800 |
45 |
200 |
980 |
45 |
3400 |
99 |
ZJQ1000-40-200 |
300 |
1000 |
40 |
200 |
980 |
45 |
3400 |
100 |
ZJQ1500-20-200 |
350 |
1500 |
20 |
200 |
980 |
45 |
3400 |
101 |
ZJQ2000-20-200 |
400 |
2000 |
20 |
200 |
980 |
45 |
3400 |
102 |
ZJQ800-55-220 |
300 |
800 |
55 |
220 |
980 |
45 |
3400 |
103 |
ZJQ1250-35-220 |
350 |
1250 |
35 |
220 |
980 |
45 |
3400 |
104 |
ZJQ1750-30-250 |
350 |
1750 |
30 |
250 |
980 |
45 |
3500 |
105 |
ZJQ1500-35-250 |
350 |
1500 |
35 |
250 |
980 |
45 |
3500 |
106 |
ZJQ2000-35-315 |
400 |
2000 |
35 |
315 |
980 |
45 |
4000 |
107 |
ZJQ20-25-4(K) |
65 |
20 |
25 |
4 |
1460 |
14 |
122 |
108 |
ZJQ45-15-5.5(K) |
80 |
45 |
15 |
5.5 |
1460 |
14 |
140 |
109 |
ZJQ50-10-5.5(K) |
80 |
50 |
10 |
5.5 |
1460 |
14 |
140 |
110 |
ZJQ25-30-7.5(K) |
80 |
25 |
30 |
7.5 |
1460 |
14 |
150 |
111 |
ZJQ30-30-7.5(K) |
80 |
30 |
30 |
7.5 |
1460 |
14 |
150 |
112 |
ZJQ32-20-7.5(K) |
80 |
32 |
20 |
7.5 |
1460 |
14 |
150 |
113 |
ZJQ45-15-7.5(K) |
80 |
45 |
15 |
7.5 |
1460 |
14 |
150 |
114 |
ZJQ100-10-7.5(K) |
100 |
100 |
10 |
7.5 |
1460 |
20 |
165 |
115 |
ZJQ25-40-11(K) |
80 |
25 |
40 |
11 |
1460 |
14 |
180 |
116 |
ZJQ40-25-11(K) |
80 |
40 |
25 |
11 |
1460 |
14 |
180 |
117 |
ZJQ50-21-11(K) |
80 |
50 |
21 |
11 |
1460 |
14 |
180 |
118 |
ZJQ50-26-11(K) |
80 |
50 |
26 |
11 |
1460 |
14 |
180 |
119 |
ZJQ70-20-11(K) |
80 |
70 |
20 |
11 |
1460 |
14 |
180 |
120 |
ZJQ100-18-11(K) |
100 |
100 |
18 |
11 |
1460 |
20 |
217 |
121 |
ZJQ100-16-11(K) |
100 |
100 |
16 |
11 |
1460 |
20 |
217 |
122 |
ZJQ25-40-15(K) |
80 |
25 |
40 |
15 |
1460 |
14 |
230 |
123 |
ZJQ50-26-15(K) |
80 |
50 |
26 |
15 |
1460 |
14 |
200 |
124 |
ZJQ50-28-15(K) |
80 |
50 |
28 |
15 |
1460 |
14 |
200 |
125 |
ZJQ60-30-15(K) |
100 |
60 |
30 |
15 |
1460 |
14 |
220 |
126 |
ZJQ70-24-15(K) |
80 |
70 |
24 |
15 |
1460 |
14 |
220 |
127 |
ZJQ75-25-15(K) |
100 |
75 |
25 |
15 |
1460 |
14 |
220 |
128 |
ZJQ100-18-15(K) |
100 |
100 |
18 |
15 |
1460 |
14 |
220 |
129 |
ZJQ50-50-22(K) |
65 |
50 |
50 |
22 |
1460 |
14 |
420 |
130 |
ZJQ100-30-22(K) |
100 |
100 |
30 |
22 |
1460 |
14 |
420 |
131 |
ZJQ200-15-22(k) |
150 |
200 |
15 |
22 |
980 |
45 |
580 |
132 |
ZJQ160-30-37(K) |
100 |
160 |
30 |
37 |
1460 |
21 |
740 |
133 |
ZJQ400-25-45(K) |
150 |
400 |
25 |
45 |
1460 |
35 |
880 |
134 |
ZJQ160-38-45(K) |
100 |
160 |
38 |
45 |
1460 |
21 |
880 |
135 |
ZJQ120-60-55(K) |
80 |
120 |
60 |
55 |
1460 |
21 |
960 |
136 |
ZJQ250-35-55(K) |
125 |
250 |
35 |
55 |
1460 |
25 |
960 |
137 |
ZJQ150-60-75 |
150 |
150 |
60 |
75 |
1460 |
32 |
1125 |
138 |
ZJQ250-40-75 |
150 |
250 |
45 |
75 |
1460 |
32 |
1125 |
139 |
ZJQ450-25-75 |
200 |
450 |
25 |
75 |
1460 |
28 |
1125 |
140 |
ZJQ200-50-90 |
150 |
200 |
50 |
90 |
1460 |
32 |
1320 |
141 |
ZJQ150-75-90 |
150 |
150 |
75 |
90 |
1460 |
32 |
1320 |
142 |
ZJQ160-70-90 |
150 |
160 |
70 |
90 |
1460 |
21 |
1160 |
143 |
ZJQ250-60-90 |
150 |
250 |
60 |
90 |
1460 |
21 |
1160 |
144 |
ZJQ300-45-90 |
150 |
300 |
45 |
90 |
1460 |
21 |
1160 |
145 |
ZJQ450-30-90 |
200 |
450 |
30 |
90 |
1460 |
28 |
1160 |
146 |
ZJQ150-80-110 |
150 |
150 |
80 |
90 |
1460 |
21 |
1160 |
147 |
ZJQ450-45-110 |
200 |
450 |
45 |
110 |
1460 |
28 |
1450 |
148 |
ZJQ600-30-110 |
200 |
600 |
30 |
110 |
1460 |
28 |
1450 |
149 |
ZJQ250-70-132 |
150 |
250 |
70 |
132 |
1460 |
36 |
1500 |
150 |
ZJQ300-65-132 |
150 |
300 |
65 |
132 |
1460 |
36 |
1500 |
151 |
ZJQ700-30-132 |
250 |
700 |
30 |
132 |
1460 |
46 |
1500 |

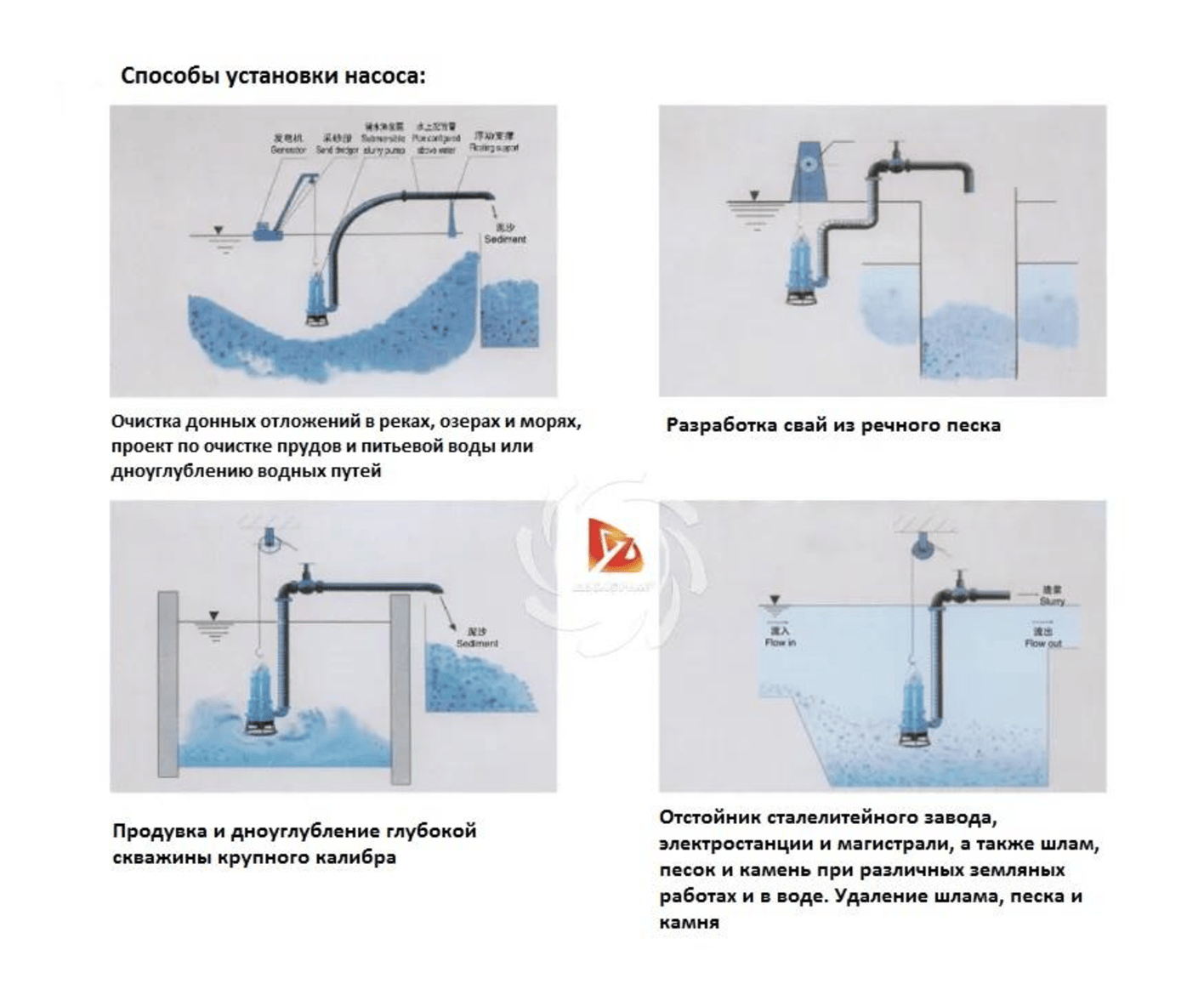

Сферы применения погружных шламовых насосов серии ZJQ:
Реки, озера, моря, водохранилища, перекачка песка, перекачка ила из портов.
Перекачка железистого песка, перекачка золота, редкоземельных элементов.
Очистка прудов-отстойников на очистных сооружениях.
Муниципальные трубопроводы, насосная станция ливневой канализации, гидроэлектростанция для очистки от осадков.
Строительные работы (возведение опускного моста и т.д.). Сброс осадков, грязи.
Доменный шлак сталелитейного завода, шлак, перекачиваемый оксид железа.
Хвосты обогащения, шлак, транспортировка шлама.
Очистка угольной золы, угля, угольного шлама.
Летучая зола на электростанциях, уголь, транспортировка угольного шлама.
При добыче всех видов алмазов и твердых частиц кварцевого песка, шлака.
