Технические характеристики
- Размер насоса: 1,5-8 дюймов
- Диапазон производительности: 16-1152 м3/ч
- Диапазон напора: 10-80 м
- Диапазон скоростей: 12-118 об/мин
- Диапазон мощности: 30-1200 кВт

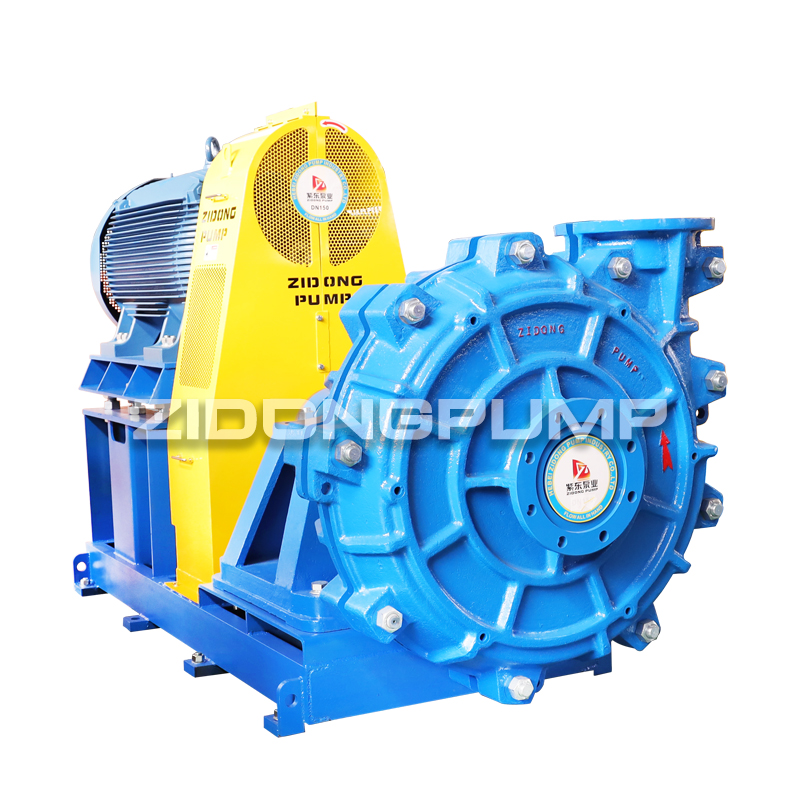

Шламовые насосы серии ZJ имеют ребра жесткости на поверхности корпуса насоса и крышки, которые помогают им адаптироваться к более высокому давлению. По сравнению с насосами серии ZH, они характеризуются способностью передавать более высокие концентрации и напоры и предназначены для непрерывной перекачки суспензий с высокой абразивностью, высокой плотностью и высоким давлением.

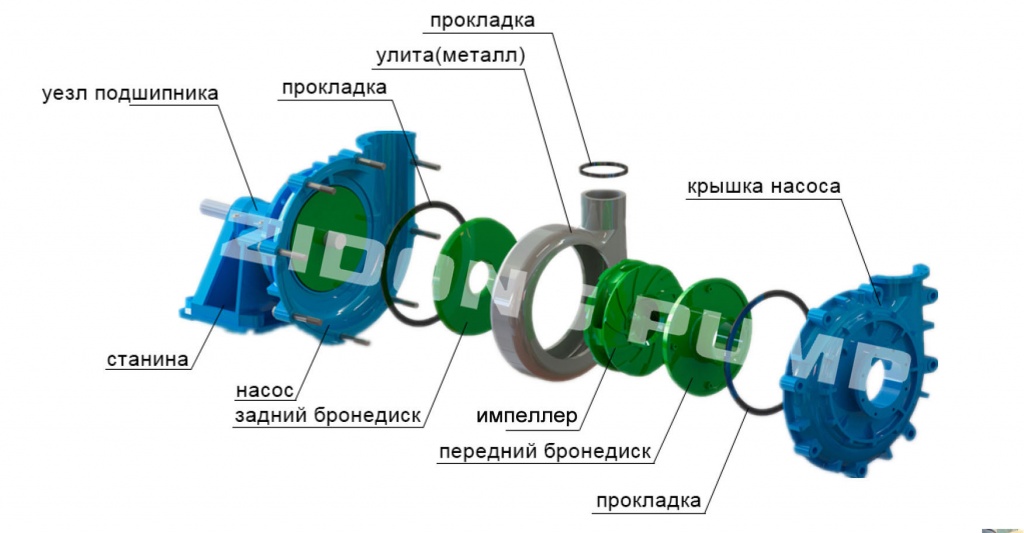

Эта модель имеет более толстые детали проточной части насоса с прочным основанием и может использоваться последовательно с несколькими ступенями в пределах максимально допустимого рабочего давления насоса.
Характеристики насоса:
- Высокий напор, центробежный шламовый насос высокого давления с торцевым всасыванием, длительный срок службы.
- Рабочее колесо и бронедиски изготовлены из сплава с высоким содержанием хрома, антиабразивного и износостойкого.
- Различные типы уплотнений насоса для различных условий работы.
- Выпускной патрубок может располагаться с интервалом в 45 градусов
- Может устанавливаться многоступенчато.
Технические параметры
Модель насоса |
Макс. мощность, кВт |
СЕРИЯ ZHH ПОКАЗАТЕЛИ НА ЧИСТОЙ ВОДЕ |
||||
Произ-ть |
Высота |
Скорость |
MAX.Eff |
NPSH |
||
(м3/ч) |
H(м) |
n(об/мин) |
η% |
(м) |
||
ZHH1.5×1C |
30 |
16.2~34.2 |
25~92 |
1400~2200 |
20 |
2~5.5 |
ZHH-3×2D |
60 |
68~136.8 |
25~87 |
850~1400 |
47 |
3~7.5 |
ZHH-4×3E |
120 |
126~252 |
12~97 |
600~1400 |
50 |
2~5 |
ZHH-6×4S |
560 |
324~720 |
30~118 |
600~1000 |
64 |
3~8 |
ZHH-8×6S |
560 |
468~1008 |
20~94 |
500~1000 |
65 |
4~12 |
ZHH-8×6T |
1200 |
576~1152 |
32~95 |
450~725 |
65 |
6~10 |

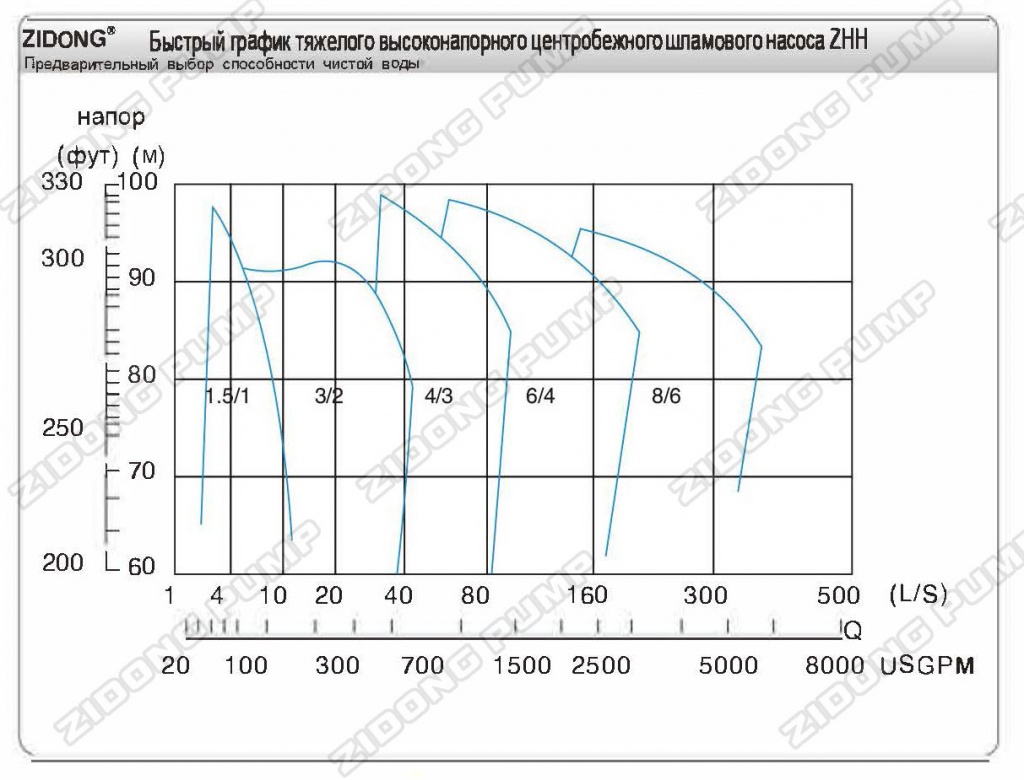

Кривая производительности насосов серии ZHH
Применение шламовых насосов ZHH с высоким напором и высокой эффективностью:
- Завод по обогащению железной руды
- Завод по обогащению меди
- Завод по обогащению золота на рудниках
- Завод по обогащению молибдена
- Завод по производству калийных удобрений
- Заводы по флотации полезных ископаемых
- Глиноземная промышленность
- Угольный завод
- Электростанция
- Обработка песка и гравия
- Промышленность строительных материалов
- Химическая промышленность
- Горно-обогатительная фабрика
- Система золоудаления электростанции
- Другие промышленные предприятия
