Обзор
Диапазон производительности: 10-2500 м3/ч
Диапазон напора: 7-50 м
Диапазон скоростей: 300-3400 об/мин
Диапазон мощности: 15-560 кВт

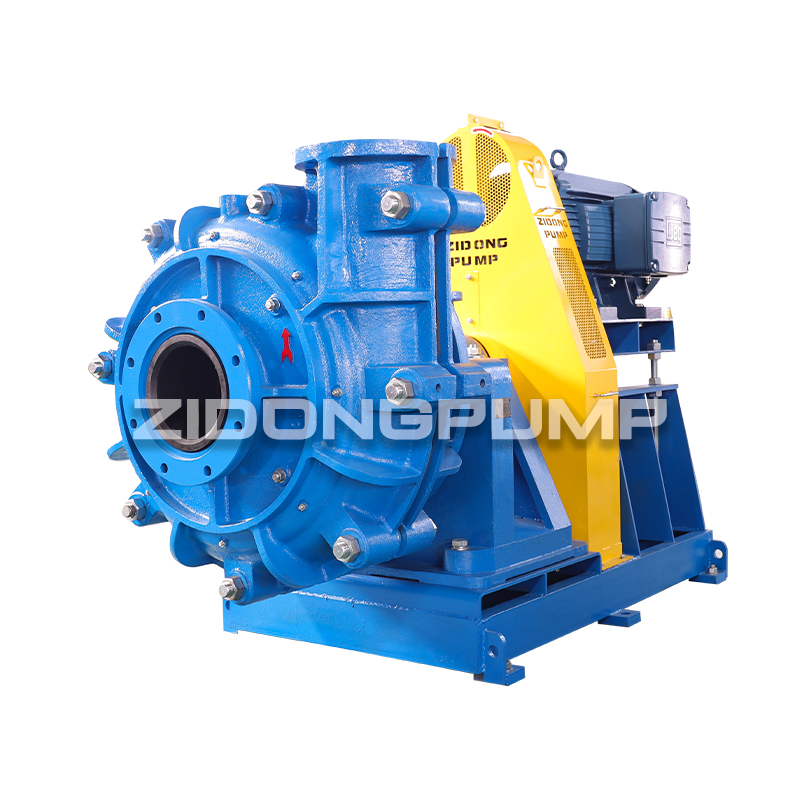

Шламовые насосы Zidong серии ZHR с резиновым футеровками, устойчивые к коррозии, представляют собой одноступенчатый консольный горизонтальный центробежный шламовый насос с двойным корпусом.
Насосы были разработаны для работы с агрессивными, кислотными или эрозионными растворами в горнодобывающей, угольной, металлургической, энергетической промышленности, производстве строительных материалов, при промывке песка и других отраслях промышленности.
Насосы этой серии гарантируют отличную производительность, включая износостойкость, химическую стойкость, водонепроницаемость и более высокий диапазон рабочих температур от -40 до 75.
Изнашиваемые детали изготовлены из натурального каучука ZR26, ZR55, ZR33. И многое другое, доступны материалы OEM, например. ZR08, ZS42, ZS10, ZS12, ZS01, ZS02, ZS21, ZS31, ZU03, ZU27 и т.д.
Учитывая особенности сменных износостойких металлических футеровок, насос имеет различные комбинации футеровки и рабочего колеса для адаптации к различным характеристикам среды.
Преимущества насосов Zidong
-
Модульная конструкция, простота обслуживания, низкие затраты на запасные части благодаря высокой стандартизации;
-
Широкий выбор рабочих колес со стандартными закрытыми 5 лопастями, открытыми 3 лопастями без засорения;
-
Твердый металл из хромового сплава с содержанием 27%, толстая резина и полиуретановая футеровка насоса доступны и могут быть заменены друг на друга;
-
Стандартный корпус насоса из ковкого чугуна выдерживает более высокое рабочее давление;
-
Компоненты подшипников известных брендов могут повысить надежность, продлить срок службы подшипников и снизить затраты на смазку;
-
Доступны надежное уплотнение вала, сальниковое уплотнение, экспеллерное уплотнение или механическое уплотнение.
Конструктивные характеристики:
1. Корпус насоса, крышка насоса и запчасти проточной части взаимозаменяемы с насосами ZH, ZM, ZH.
2. Взаимозаменяемые антикоррозийные запчасти проточной части из натурального каучука или других эластомерных материалов, могут компоноваться по индивидуальному требованию;
3. Различные типы приводов: постоянный ток (прямое подключение), клиноременная передача, редуктор коробки передач, гидравлические муфты, VFD (преобразователь частоты), SCR-управление и т.д.;
4. В уплотнении вала используются сальниковое уплотнение, экспеллерное уплотнение или механическое уплотнение.
Закаленная, устойчивая к коррозии втулка вала для тяжелых условий эксплуатации с уплотнительным кольцом на обоих концах защищает вал. Скользящая посадка позволяет быстро снимать или устанавливать втулку.
Сальниковое уплотнение - Также доступно сальниковое уплотнение вала с насадкой, которое может быть оснащено системой низкого или полного смыва воды.
Экспеллерное уплотнение - Большой процент функций позволяет использовать экспеллерное уплотнение, которое устраняет необходимость в герметизирующей воде.
Спецификация
Значение модели:
ZHR-6/4D
ZHR: Шламовый насос Zidong с резиновыми футеровками
6: Размер впускного отверстия в дюймах
4: Размер выпускного отверстия в дюймах
D: Тип рамы
|
Насосы серия ZHR показатели на чистой воде |
||||||
|
Модель |
Макс. мощ. |
Произ-ть |
Высота |
Скорость |
Макс. эфф. |
NPSH |
|
(KW) |
(m 3 /h) |
H(m) |
n(r/min) |
(η%) |
(m) |
|
|
ZHR-1.5×1B |
15 |
10.8~25.2 |
7~52 |
1400~3400 |
35 |
2~4 |
|
ZHR-2×1.5B |
15 |
25.2~54 |
5.5~41 |
1000~2600 |
50 |
2.5~5 |
|
ZHR-3×2C |
30 |
36~75.6 |
13~39 |
1300~2100 |
55 |
2~4 |
|
ZHR-4×3C |
30 |
79.2~180 |
5~34.5 |
800~1800 |
59 |
3~5 |
|
ZHR-4×3D |
60 |
|||||
|
ZHR-6×4D |
60 |
144~324 |
12~45 |
800~1350 |
65 |
3~5 |
|
ZHR-6×4E |
120 |
|||||
|
ZHR-8×6E |
120 |
324~720 |
7~49 |
400~1000 |
65 |
5~10 |
|
ZHR-10×8ST |
560 |
540~1188 |
12~50 |
400~750 |
75 |
4~12 |
|
ZHR-12×10ST |
560 |
720~1620 |
7~45 |
300~650 |
80 |
2.5~7.5 |
|
ZHR-14×12ST |
560 |
1152~2520 |
13~44 |
300~500 |
79 |
2~8 |
Применение:
Насосы Zidong были разработаны для транспортировки агрессивных, кислотных или эрозионных растворов в горнодобывающей, угольной, металлургической, энергетической отраслях, производстве строительных материалов, промывке песка и других промышленных предприятиях.
• Переработка полезных ископаемых • Удаление золы • Циклонная подача • Химическая обработка шлама• Подготовка угля • Обработка сточных вод • Мокрые дробилки • Переработка заполнителя• Разгрузка шаровой мельницы • Разгрузка мельницы просадочной • Разгрузка стержневой мельницы • Тонкое первичное измельчение• Хвосты • Вторичное измельчение • Отходы • Фосфорная кислота• Целлюлозно-бумажная промышленность • Пищевая промышленность • Крекинг • Промышленная переработка.
